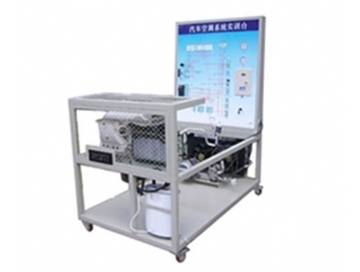

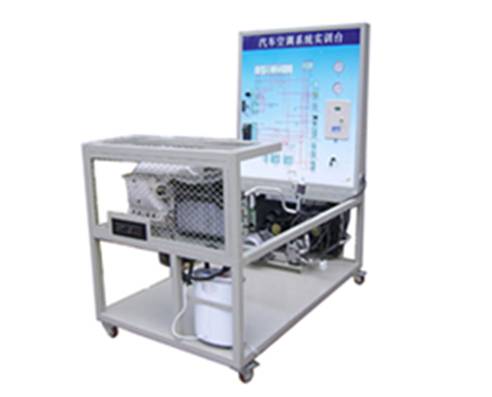

汽车空调系统实验台

汽车空调系统实验台

汽车手动空调电控系统的故障设置、故障诊断、检测、排除和实际测量等实践性教学以及考核使用,智能故障设置控制功能,可连接电脑设置故障,并可连机设置。

2.体现国产新型，有代表性。要求配置全新桑塔纳2000GSI轿车配置的空调装置。

3.带热水装置，既能制冷也能制热。

4.为满足冬季教学需要，带低温强制制冷起动开关。

5.使用134a无氟环保冷媒

6.能设置电控系统故障。汽车空调系统实验台

7.测试面板带完整电路图与双向测试端口，不用拔拉电器插头或穿刺导线，能开展包括电阻、电压、频率、脉宽、占空比、示波和导通性测试等全部应用技术的实践性教学与实作训练。

8.为降低成本、减少噪音，使用电机驱动系统工作。

9.设置足够的安全保护装置（漏电保护器、防护罩等）

汽车空调系统实验台硬件配置：

（1）汽车配件：配置全新汽车零部件，包括压缩机、全部传感器、执行器与空调线束，高低压管，冷凝器总成，干燥罐总成，继电器盒总成，空调放大器总成，风机总成；出风口与空调面板总成。

（2）通用设备：可移动的空调实验台支架，故障测试面板，故障设置面板，带电路图的双向信号测试端口，220V电动机，高压表与低压表，真空泵，水泵、电热水器。通过设置在示教板面板上的钥匙、开关可实现三种功能：

（1）、正常使用功能：学员可以在面板上操作，能够实现和原车部件一致的功能；也可以通过面板上的引脚孔测试出电压、电流、阻值等

汽车空调系统实验台信号参数；

（2）、外部接线功能：外部接线开关处在灯光亮位置位，学员可以通过设置在面板上的引脚孔，参照电路图，实现把各个部件连接起来，达到正常工作的效果；

（3）、设置故障、排除故障功能：在正常使用功能的前提下，可通过故障设置盒内智能开关设置断开，灯光不亮为通路，实现电路断路
