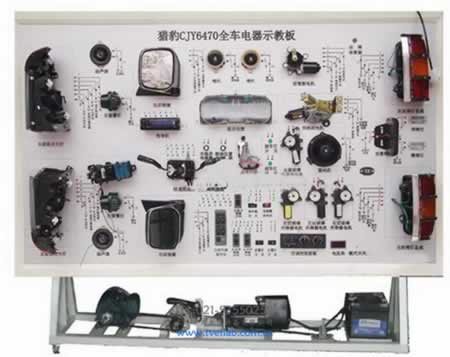

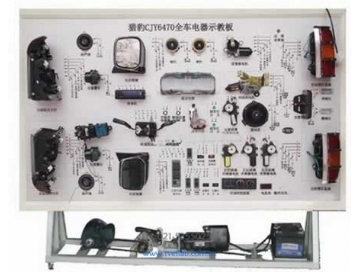

猎豹CJY6470全车电器实训台

猎豹CJY6470全车电器实训台

1.实训台采用柴油车元件制作，近似原车的布置方式；主要由全车线束、仪表盘、各种开关、灯光系统、加热、继电器、燃油供给系统、燃油分配泵、发电机、起动机、可移动式台架。

2.功能说明：

演示灯光系统的工作、信号灯的工作；

演示起动充电系统的工作，可用万用表检测线路接头电压及电流，并设有断路故障；

演示发动机燃油系统的工作，可在实训台上观察燃油的喷油，配有喷油器、喷油支管、燃油压力管；

演示加热塞的功能：配有加热塞温度显示，由电机驱动高压泵运转，可演示不同载荷下喷油量的变化。

3.测量面板上配备测量端子，可以使用万用表或示波仪等测量元件的电流、电阻或电压等参数的数值或波形。

4.实训台配备故障设置系统，可以设置40个故障，包括开路、短路、元件损坏和高电阻状态下等故障。

5.实验台支架采用优质钢材焊接，表面经过喷塑处理。

6.对于转动部位和加热部位设置安全防护措施。

7.所有电器部件设置接线端子，提供线路连线

8.系统电器元件线路实际操作和故障设置，实时模拟各系统故障，并进行诊断和排除。

9.可分别进行各组成部分线路的基础学习和实训，同时又能进行综合的学习和实训。

10.能学习汽车基本电器的线路组成，了解各部分的相互联系和影响，完整掌握全车电路的基本知识和故障排除。

外形尺寸：2460×1100×1820(mm)
