电控（电动）助力转向与前悬挂实训台

电控（电动）助力转向与前悬挂实训台

（一）电控（电动）助力转向与前悬挂实训台简介

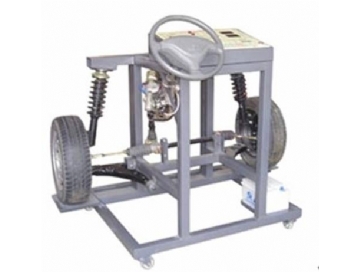

本实训台由本田飞度原厂电动电控助力式方向机、转向盘及传感器、减震器、方向盘、轮胎、可移动式台架等组成。采用本田飞度原厂电动电控助力式转向系统实物为基础，充分展示汽车转向系统的组成结构和工作过程。适用干中高等职业技术院校、普通教育类学院和培训机构对汽车底盘转向系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。

（二）电控（电动）助力转向与前悬挂实训台结构组成

本田飞度原厂电动电控助力式方向机、方向盘、转角传感器、扭矩传感器、车速传感器、发动机转速信号装置、诊断座、减震器、方向盘、轮胎、彩色原理面板图、可移动式台架等。

（三）电控（电动）助力转向与前悬挂实训台功能特点

1．电压表显示转向、转速、车速等信号值；实训台面板上绘有与原车线束色彩一致的彩色喷绘电路图，并覆盖有机玻璃保护；实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

2．刻度盘显示转向角度大小（选装）；

3．可进行前轮定位检测与调整；

4．万向脚轮台架，便于移动教学

5．演示原车转向系统的工作过程。

6．演示电动电控助力式系统的原理、作用、变化。

7．前轮定位三要素的调整和作用。

8．演示悬挂系统工作情况。

9．拆装实操。

10．故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。

11．.底架部分采用钢性结构焊接，表面烤漆工艺，带自锁脚轮，安全可靠；

12．实训配备有使用说明书及相关资料。

（四）电控（电动）助力转向与前悬挂实训台技术参数

1500mm×1000mm×1200mm(长×宽×高)

电源：12V/60AH
