上海大众帕萨特B5轿车整车透明教学模型

上海大众帕萨特B5轿车整车透明教学模型

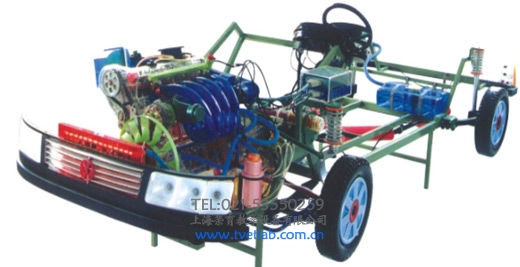

上海大众帕萨特B5轿车整车透明教学模型外壳采用进口透明有机玻璃一次压铸成型，演示部分采用光电组合，主要部位用金属材料加固，具有透明直观、运转自如、牢固度强、工艺精致、重量轻、运输拆装方便，教师教学时能得心应手，使教学达到事半功倍的效果。各总成部分都以压模成形加工，代替过去胶粘合的方法，使产品在强度上有很大提高。发动机总成用电机驱动，在油门处设有调速装置，能演示发动机转速高低。离合器分离明显，操纵灵活，离合器外壳整体压模而成，变速箱和各档齿轮用各种颜色表示，换档灵活，手制动美观。后桥外形压模而成，内中主减速、差速转动自如，轮毂刹蹄压模成型，刹蹄可调节，前桥轮鼓可调整，转向装置以及电瓶、油箱、水箱，制动管路分布清楚一目了然。电路采用对插件前后分布，灯架、风窗、仪表板、后灯架用透明有机玻璃压模成整体美观逼真。具有运转灵活、明显直观、重量轻、彩色工艺先进、运输拆装方便之特点。

按实物1：1比例制造、附汽车电路

规格分别为3600×1400×1150mm。包括前挡板和车灯、散热器、发动机整体总成、变速器总成、前桥及转向系总成、后桥、车轮、后挡板和车灯、ABS制动系总成等。它们的规格分别为发动机总成为550×530×580mm,自动变速器为470×350×380mm，后桥宽为140mm，轮大450mm。驱动方式：变速直流电机驱动。发动机运转、自动变速器各档位自动换档方式，发动机切换进气和ABS制动均有顺反直流电机替液压自动控制。

上海大众帕萨特B5轿车整车透明教学模型演示时插上220V电源（选挡手柄处档位指示灯亮），打开点火开关，发动机开始慢速运转。选档阀共分七档（即手选一档、手选二档、手选三档、前驶驱档、空档、倒档和停车档），需要演示何档位时，把手柄拨在其档位上（指示灯亮），采下油门踏板，发动机加快速度。选档阀在倒档、空档和停车档上时，车速表指示为0，手选一、手选二、手选三和前驱档上时，车速表分高和低演示，并且显示在何种范围内变速器开始自动换档。节气门开的越大发动机转速越快，变速器档位越高车速表指示越高（模型没有真正车速，发动机转速代表车速）。仪表板右面特地装上变速器档位显示，表示在何档上工作。放松油门，发动机转速减慢，变速器随之降档。当采下制动踏板制动时，变速器自动回空档，车轮制动器上的液压缸活塞来回自由活动，表示ABS刹车过程。前后车灯演示时打开车灯开关即可演示其亮与否，冷却器风扇用开关打开演示。

汽车电教板、轿车电动程控示教板系列

汽车程控示教板采用铝合金框架，表面采用彩色有机玻璃压模成型，线路流向灯光演示，程控教鞭控制，转动式字幕显示。

结构特点：

1、电动程序控制电路；

2、每块电教板的板面一侧都有屏幕显示；

3、板面机械部分采用半立体彩色有机玻璃用模具一次成型铸成；

4、可自动控制每块电教板工作原理的演示，彩灯逐点闪烁显示各系统的油路、电路、水路、气压等工作原理，可快慢调节，演示时机械部分、灯光部分、仪表部分都同步工作。

使用方法：将板面电线接在电源箱的12V直流电源上(红色为十级)将教鞭插入孔内(电源指示灯亮)，按下教鞭上按钮开关即可演示。

上海大众帕萨特B5轿车电动程控示教板

桑塔纳2000型电动程控电教板

现代轿车电子和液压控制系统电动程控示教板

东风EQ1090、解放CA1091汽车程控电教板

（车型：东风1090、解放1091，二套任选）

东风EQ2102型越野汽车程控示教板（全套10件）
