TRYQPC-T3液压气动PLC控制实验台-气动液压PLC传感器实验台-上海荣育教仪设备

TRYQPC-T3液压气动PLC控制实验台

（铝槽式铁桌）

一、液压气动PLC控制实验台概述

TRYQPC-T3铝槽式铁桌液压气动PLC控制实验台是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，在我公司产品YY-18透明液压传动演示系统的基础上，综合了我公司气动PLC与液压PLC控制实验设备的优点，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时，它们可以相互辅成，交叉控制。可以让学生直观、感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。

液压实验元件均为透明有机材料制成，透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时，组装实验回路快捷、方便。

气动实验与液压实验电气主控单元配备2套PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制。同时，以气动及液压回路为控制对象，加强对PLC可编程序控制器的学习及应用。

同时，配备独立的继电器控制单元进行电气控制，简单实用。通过与PLC比较，，可以加深对PLC可编程序控制器的了解及掌握。

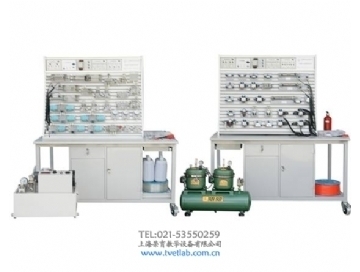

液压气动PLC控制实验台

二、液压气动PLC控制实验台组成

实验系统采用“二合一”双面结构，即一张实验桌可供两组四位学生分别进行气动实验与液压实验，也可以双面同时进行气动液压综合实验，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。

该实验台采用了铝合金材料。美观大方，坚固耐用，操作方便。基本配置为：气动实验元件1；气动实验PLC电气控制系统1套；气动实验继电器控制模块1套；低噪音空压机1台；液压实验元件1套，液压实验PLC电气控制系统1套；液压实验继电器控制模块1套；液压实验泵站1台。（计算机根据学校要求另行配置）

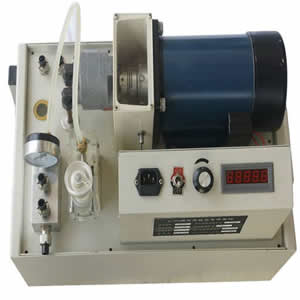

本实验系统采用专用独立液压实验泵站，配直流电机无级调速系统，而且电机速度控制系统内部具有安全限速功能，可以对输出的最高速度进行限制。同时配有数字式高精度转速表，实时测量泵电机组的转速。并且配有油路压力调定功能，可以调定输出压力油的安全工作压力。泵站配有多路压力油输出及回油，可同时对多路液压回路进行供油回油。并采用闭锁式快速接头，以利于快速接通或封闭油路。实现油箱、油泵、直流电机、直流电源及控制系统、转速测控一体化设计。

利用此套实验设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实验，以及PLC编程及控制实验；同时，也可综合地进行相互配合的实验：如实现气-电控制，气-液控制，电-液控制，以及气-电-液综合控制等。

三、液压气动PLC控制实验台技术参数

1．电源：AC:220V50HZ

2．实验台外形尺寸：铁桌：1600mm×1000mm×820mm木桌：1500mm×1000mm×760mm

3．实验支架尺寸：铝槽支架1140mm×600mm×920mm插孔支架：1130mm×500mm×770mm

4．PLC可编程序控制器：三菱FX1s-14MR型PLC(可根据客户要求选择），8输入、6输出。

5．低噪音空气压缩机（WY5.2双头静音气泵）：电源AC220V功率：175W×2只气罐容积：18L

6.实验专用齿轮泵站（配数字转速表）

工作电源：AC：220V

电机功率：750W

电机调速范围：0-1500转/分

油箱容积：25L

安全限速范围：1000-1500转/分油泵输出最高工作压力：2.5MPa

安全压力设定范围：0.3-2.5MPa

液压泵工作时离液压台1.5m远处噪声≤58dB

四、液压气动PLC控制实验台实验项目

（一）、气动基本控制回路实验

1.单作用气缸的换向回路	2.双作用气缸的换向回路
3.单作用气缸速度控制回路	4.双作用气缸单向调速回路
5.双作用气缸双向调速回路	6.速度换接回路气动-液压-PLC综合控制实验齿轮泵
7.缓冲回路	8.二次压力控制回路
9.高低压转换回路	10.计数回路
11.延时回路	12.过载保护回路
13.互锁回路	14.单缸单往复控制回路
15.单缸连续往复动作回路	16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路	18.双缸同步动作回路
19.四缸联动回路	20.卸荷回路
21.或门型梭阀的应用回路	22.快速排气阀应用回路

（二）、液压传动基本回路实验

1.用换向阀的换向回路	2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路	4.压力调定回路
5.二级压力回路	6.用减压阀的减压回路
7.用增压缸的增压回路	8.用换向阀的卸载回路
9.进油节流调速回路	10.回油节流调速回路
11.调速齿轮泵调速回路	12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路	14.二次进给回路
15.用顺序阀的顺序动作回路	16.用压力继电器的顺序动作回路
17.用行程开关的顺序动作回路	18.用行程换向阀的顺序动作回路

气动液压PLC控制实训台标准配置清单：

序号	分类	项目	型号规格	配置数量	备注
1	实训台	实训桌	本公司设计制造	1张
2		实训支架（A面气动B面液压）	本公司设计制造	1只
3		气动皮管	PU气管6×4	100米
4	气源	压缩机	WY5.2—双头	1只
5	气动组合元件	气动元件固定配置板	本公司设计制造	2块
6		手动换向阀	4H210-08	1只	木桌型配在桌内
7		气容	本公司设计制造	1只	木桌型配在桌内
8		单作用缸	QGX25×100	1只
9		双作用缸	QGX25×100	2只
10		旋转气缸	本公司设计制造	1只
11		三联件	AC2000三联件	1只
12		减压阀（带压力表）	AR2000	1只
13		单电磁换向阀（二位五通）-配连接线	4V210-08（DC24V）	2只
14		双电磁换向阀（二位五通）-配连接线	4V220-08（DC24V）	1只
15		双电磁换向阀（三位五通）-配连接线	4V230-08（DC24V）	1只
16		单气控换向阀（二位五通）-配连接线	4A210-08	2只
17		双气控换向阀（二位五通）-配连接线	4A220-08	2只
18		行程阀（机控）	MOV-2	2只	其一只装在缸体上
19		行程阀（按钮）	MOV-3A	1只
20		或门型梭阀（有机玻璃）	本公司设计制造	2只
21		快速排气阀	本公司设计制造	2只
22		单向节流阀	RE-02	2只
23		单向节流阀	JSC601	7只	装在各种气缸体上
24		单向阀（有机玻璃）	本公司设计制造	2只
25		顺序阀	本公司设计制造	2只
26	气动电器控制	微动行程开关（常开2只、常闭2只）	本公司设计制造	4只	装在双作用缸上
27		PLC直流电源单元（DC：24V）	本公司设计制造	1只
28		PLC编程器控制单元		1只
29		PLC电器输入单元	本公司设计制造	1只
30		PLC电器输出单元	本公司设计制造	1只
31		继电器控制单元	本公司设计制造	1只
32		单元电器连接电缆	本公司设计制造	3条
33		220V电源线	本公司设计制造	1条	配小三线插头
34	工具配件盒	气动专用工具配件箱	菲力格-300 300×200×62	1只
35		螺丝刀6×100(一字、十字)、尖嘴钳、螺丝刀3×80(一字、十字)、卷笔刀、活动板手150×19、剪刀、内六角扳手M4、M5、M6、		各1只
36		三通及L形支架（T型三通）	6、	6只
37		五通及L形支架	6	4只
38		气孔塞头	6	25只
41		Y型减径三通8-2×61只（气泵上）生料带1个、保险丝2.5A5只微动行程开关（配件）2只气泵电源开关1只 601-6、602-6气动弯头各2只		1套

42	泵站	拖动直流电机及专用直流电源、数字转速表及传感器	本公司设计制造
43	泵站	齿轮油泵、溢流阀、压力表、油箱、温度液位计、滤油器	本公司设计制造
44	液压组合元件	液压元件固定配置板	本公司设计制造	2长+1短
45		双作用油缸（带行程撞块）		2只
46		弹簧回位油缸		1只
47		增压油缸		1只
48		辅助油箱		1只
49		单向阀		2只
50		液控单向阀		2只
51		溢流阀（直动式）		2只
52		节流阀（直动式）		1只
53		调速阀		2只
54		顺序阀		2只
55		减压阀（先导式）		1只
56		二位二通电磁换向阀		1只
57		二位四通电磁换向阀		2只
58		“O”型三位四通电磁换向阀		1只
59		“H”型三位四通电磁换向阀		1只
60		“M”型三位四通电磁换向阀		1只
61		二位四通行程换向阀		1只
62		三位五通手动换向阀		1只
63		压力继电器		1只
64		压力表		3只
65		微动行程开关（常开2只+常闭2只）		2+2只
67		三通四通组件（三通7只、四通5只）		1套
69		纸巾		3包
70		油槽		1个
71		透明液压皮管φ8		1盘
72		油盘(滤油网)		1个
73		专用液压油		20Kg
74	液压电器控制	电磁阀通用连接线		3根
75		压力继电器插头线		1根
76		直流电源单元		1个
77		PLC编程器控制单元		1个
78		PLC输入单元		1个
79		PLC输出单元		1个
80		继电器控制单元		1个
81		单元电器连接电缆		3条
82		220V电源线		1条	配小三线插头
83	工具配件盒	液压专用工具配件箱300×200×62	菲力格-300	1只
84		螺丝刀6×100(一字、十字)、螺丝刀3×80(一字、十字) 剪刀、活动板手、尖嘴钳、卷笔刀、内六角扳手M4、M5、M6 内卡簧钳、外卡簧钳、高压接头扳手、快速接头助拔器		各1只
85
86
87		油塞50只、快速接头15只、各密封圈1袋、		1套
89		圆柱支架6只、皮管压板10只铝槽T形螺母30只内六角螺丝M6×15=20枚M6×25=20枚M6×35=10枚		1套
90	资料	透明液压实训指导书	本公司设计制造	2册	液压面配置
91		气动实训指导书	本公司设计制造	2册	气动面配置
92		PLC编程软件及应用程序光盘		1张
93		编程通讯电缆(适配器)		1条	双面共用
