实训组合电梯教学模型

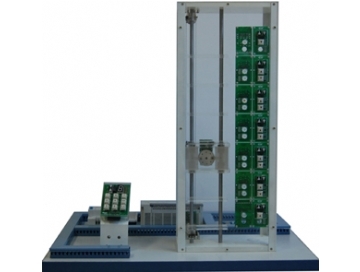

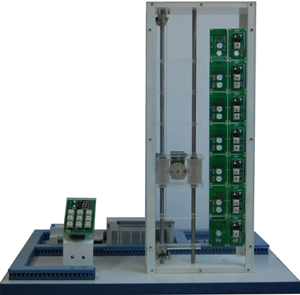

TRY-DTZ实训组合电梯教学模型

TRY-DTZ实训组合电梯教学模型是为了满足广大院校的电气及工业自动化专业实训要求。作为一种控制对象模型，采用了组合结构形式，具有功能实用，性能可靠等优点。可以满足不同PLC控制器，单片机控制系统，ARM控制系统的控制需求。

透明教学电梯实训组合电梯模型具有强大的组合功能可以自由将电梯机构、硬件电路组合成2-7层的电梯控制对象。甚至，将两台电梯组合成双联电梯，以及3台以上的群控电梯。让学生有一个从简单到复杂的学习训练过程。和满足院校师生的软件编程控制要求。作为一种控制对象，本电梯模型提供了标准的接线端口，学生可以按图索骥，自由探索实验。实训组合电梯模型的硬件基本输入点可达24点，基本输出点可达30点。为输入点及输出点的逻辑对应关系的编程提供了广阔的空间。轿厢的定位采用了一体化的光电码盘技术，具有定位精确，结构简单，原理性强。

实训组合电梯模型无论从电路到机构，从硬件到软件，均采用了简约的设计理念，实用可靠的原则。

本系列实训组合电梯模型共为七层。配合不同的控制器，可以实现电梯的自动平层、自动开关门、顺向响应轿内外呼梯信号等基本功能。它采用了直流减速电机进行轿厢的曳引拖动，及轿厢门开关。并具有极限到位保护硬件电路，防止程序错误对电机及其机构的损坏。以及调定直流电机的转速满足不同控制系统的需要。根据控制器的不同，目前我公司推出了：

一、松下FP-XL60七层实训组合电梯模型

主要技术参数：

1、外形尺寸：800mm×600mm×800mm

2、净重量：20kg

3、控制器型号：松下FP-XL60PLC控制器（60点）

4、拖动电机：DC：12V减速电机

5、电梯组合实验层数：2-7层

二、三菱FX1N-60+8E七层实训组合电梯模型

主要技术参数：

1、外形尺寸：800mm×600mm×800mm

2、净重量：20kg

3、控制器型号：三菱FX1N-60PLC控制器（60点）及8输出点扩展单元

4、拖动电机：DC：12V减速电机

5、电梯组合实验层数：2-7层（有到站提示功能）

三、三菱FX1N-60五层实训组合电梯模型

主要技术参数：

1、外形尺寸：800mm×600mm×800mm

2、净重量：

3、控制器型号：三菱FX1N-60PLC控制器（60点）

4、拖动电机：DC：12V减速电机
