电梯安装维修保养实训考核设备

TRYDT-2016F电梯安装维修保养实训考核设备

一、电梯安装维修保养实训考核设备描述

TRYDT-2016F电梯安装维修保养实训考核设备是根据电梯安装、维修与保养职业岗位的日常工作任务及其能力要求，采用现阶段电梯的主流部件和控制方式开发的一种实训平台。适合于职业院校和技工学校建筑设备安装专业、楼宇自动化专业、机电设备安装及电气技术应用等专业的《电梯安装与维修》的教学与实训。

TRYDT-2016F电梯安装维修保养实训考核设备由电梯井道、电梯总成、操作台和电气控制等四个单元组成。导轨、轿厢、曳引机、限速装置、对重等机械部分采用现阶段主流电梯的标准部件或配套的机构，且从部件产生到安装、调试、运行严格执行国家相关技术标准。独特的井道，不仅方便进行教学与实训，而且营造了电梯安装、维修与保养的真实情景。实训设备由控制系统采用串行通信的VVVF微机电梯控制系统，曳引电机采用现阶段电梯主流曳引电机—变频调速的“永磁式同步电机”。具有电梯运行的真实功能，又科学、合理的整合电梯安装、维修与保养的学习功能，是该装置的特点。

实训时，采用将轿厢与对重块卡紧在导轨上方式防坠、采用防护网防止工具、零件等物品坠落伤人，采用光幕屏蔽井道，防止学生或动物误入井道等多重安全防护措施，保证教学与实训的安全。

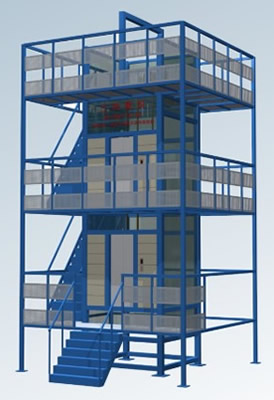

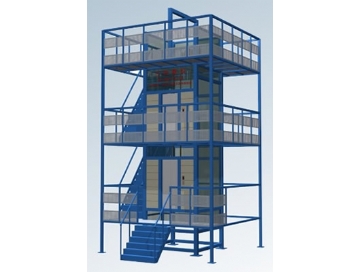

（图片为参考，以实物为准）

二、电梯安装维修保养实训考核设备技术参数

◎工作电源：三相五线供电AC380V/220V±7.5%50Hz;

◎参考尺寸：4500×3700×8000mm（长×宽×高）;

◎安全保护措施：具有接地保护、过流、过载、漏电保护及防摔、防撞保护功能，符合相关的国家标准;

◎最大功率消耗≤7.5kW。

三、电梯安装维修保养实训考核设备配置清单：

四、SJG实训电梯主要用料明细：

五、SJG实训电梯详细用料配置：

注：自产品交货起壹年内，正常使用情况下，由于产品质量原因(非使用不当等人为原因)造成的设备故障，免费保修。
