通风化学实验室成套设备

通风化学实验室成套设备

通风化学实验室设备适用于中学各类化学实验。系统具备供水、排水，电源到桌。桌面上的通风设备能有效改善学生和教师的实验环境。整体体现易于学习、便于使用和教师能够自行安装、维护的设计思想。系统结构、生产工艺、所有材料以及各种器件的选用体现了系统设计的先进性、运行的可靠性、操作的简捷性、维护的方便性和功能的可扩展性。严格按照中华人民共和国国家标准教学实验室设备实验台（桌）的安全要求及实验方法内容执行。

1.1教师演示台：

1.1.1教师桌规格：长2400㎜×宽700㎜×高900㎜。

1.1.2台面材质：一体化台面，采用12.7mm厚美国进口威盛亚实芯理化板；该设备能实现耐酸、耐碱、耐腐蚀、耐磨、耐水、耐火、永不变形、永不脱胶、造形美观、经久耐用。实验台边缘加厚一层，圆边打磨，厚25mm。

1.1.3教师桌：铝木结构，专用实验台铝合金型材，铝合金（立管）材质壁厚（静电喷塑）1.5mm，圆管直径为50mm内槽式，方管为48×50mm内槽式,连接件为一次注塑成型，组装接缝严密，连接牢固。板材采用经国家人造板质量监督检验中心检验合格的16mm（±1mm）三聚氰胺双贴面A类优等中密度板，利用进口封边机对所有裸露截面均采用2mm厚优质PVC封边条封边，精加工，密封性好，防水性佳，外形美观，经久耐用。

1.1.4结构：教师演示台左侧为PP化验水槽带铜质镀铬三联高压水嘴，中间为演示台。采用专用脚垫，可有效防止桌身受潮，延长设备的使用寿命。

1.2教师椅：

教师椅采用五轮升降转椅。

1.3教师安全实验电源控制系统：

讲台的中间部分是讲课演示台，装载多功能主控制抽屉，具有以下多种功能：

教师电源控制系统：采用上的微电脑主控芯片，按键全部为触摸式，分为教师自用电源部分及教师控制学生部分。

教师自用电源部分、1、设有电源总开关、漏电保护开关、工作指示灯、220V交流输出多用插座等多种操作功能；

2、设有密码开机、密码记忆功能；

3、定时关机；

4、时钟显示工作时间；

5、直流可调稳压输出；0－24V/3A连续线性可调，0－16V/3A，16V－24V/2A稳压精度（误差电压±0.2V），纹波≤5mv；

6、交流低压输出0－24v/8A输出；

7、直流高压输出：240/300V100mA；

8、40A±10A大电流10±2秒出；

9、以上电源均具有过载、短路保护、自动复位；

10、输入电源范围交流220V±10%；

11、电流过载值为标称值±0.3A。

12、可以控制全室风量风速装置，控制无级调速电机。

13、设置给水控制系统：可控制全室各学生桌给水，带过滤防塞装置。因此，各学生桌用水必须依次通过教师桌的一些特配装置，即阀门、净水防塞装置及电磁阀装置，以便学生节约用水，安全用电，利于学校统一管理，当出现堵塞等一些情况时，也可以方便售后维修。

教师控制学生部分：

1.教师演示台上设有学生电源分组开关教师用A、B、C、D四组空气开关来分组控制学生用220V交流电源；

2、控制学生用交直流0V-24V低压输出，输出电流≥3A。

1.4全室供电系统：

电缆线穿PVC管埋地，符合国家安全用电要求。

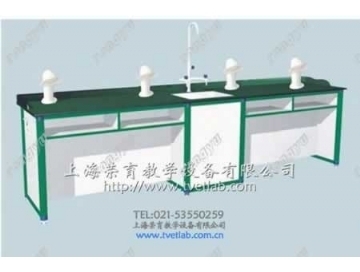

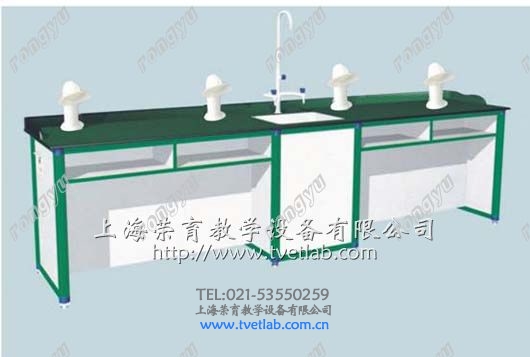

1.5学生实验台：

1.5.1学生桌规格：长2800㎜×宽600㎜×高780㎜。

1.5.2台面材质：一体化台面，采用12.7mm厚美国进口威盛亚实芯理化板；该设备能实现耐酸、耐碱、耐腐蚀、耐磨、耐水、耐火、永不变形、永不脱胶、造形美观、经久耐用。实验台边缘加厚一层，为25mm。

1.5.3学生桌：铝木结构，专用实验台铝合金型材，铝合金（立管）材质壁厚（静电喷塑）1.5mm，圆管直径为50mm内槽式，方管为48×50mm内槽式,连接件为一次注塑成型，组装接缝严密，连接牢固。板材采用经国家人造板质量监督检验中心检验合格的16mm（±1mm）三聚氰胺双贴面A类优等中密度板，利用进口封边机对所有裸露截面均采用2mm厚优质PVC封边条封边，精加工，密封性好，防水性佳，外形美观，经久耐用。

1.5.4结构：每台分为4座，每个学生台的侧面配有多功能电源插座,可接收教师送来的220V交流电源。

交直流0V-24V低压输出，输出电流≥3A。

1.5.5中间装有PP化验水槽及铜质镀铬三联高压水嘴。采用专用脚垫，可有效防止桌身受潮，延长设备的使用寿命。

1.6学生凳：

圆形升降旋转学生凳，采用国标优质钢材，立管壁厚2㎜，立管上部有钢板与凳面结合，凳面直径300（±20㎜）。牢固耐用、平稳。升降范围450-550㎜。

1.8给排水系统：

实验室设有给水总阀，对全室供水系统进行控制，每个实验台采用PP专用化验水槽与铜质镀铬三联高压水嘴。给水管选用高级UPVC管，排水管选用加厚50㎜PVC塑料管为主要材料，给、排水管采用专用PVC胶联接，均安装在地下，给、排水顺畅，不易堵塞，便于维护。

1.9通风系统：

1.9.1吸风罩

1.9.1.1采用耐强酸强碱的工程硬塑材料，当风量过大时，不会产生回音，有效控制噪音，并且，此材料与通风管道接口材料相吻合，热胀冷缩程度一致。有利于密封，不会造成漏气现象。

1.9.1.2吸风罩采用喇叭式风罩，该风罩可自由伸缩，左右前后可自由转换方向，吸风接触面大，吸风能力强。

1.9.1.3吸风处成网状结构，可以有效防止学生将碎纸等杂物塞入吸风管，而且设计的吸风罩轴径可自由升降、伸缩、旋转，有利于学生做实验。

1.9.2通风管

1.9.2.1采用耐酸、耐碱、耐腐蚀、防污染、抗高压、抗龟裂的化工专用工程塑料，此管采用机器挤压制作，显密度大，抗压性好，而且内壁光滑，风速流畅，材质坚固，连接性好，使用性好，使用寿命长。

1.9.2.2地下通风管:采用直径为400㎜的主通风圆管、直径为160㎜的圆支管和90㎜的圆支管这三种不同型号,壁厚为5㎜。

1.9.3消音器

每个学生座特配一套噪声消音器（连接在直径为90㎜的圆支管上），选用化工专用塑料，耐腐蚀、耐酸碱性好，并且内壁配置具有吸音作用的材料，有效率为70%，大大地减少风流动时所造成噪音，可以控制噪音在50db以下，达到国家规定的排放标准。

1.9.4风量风速分配器

全室每个学生桌配置风力平衡装置，使全室风量风速相当平衡，可用仪器测试。

1.9.5风机

型号：6#离心式风机

功率：5.5kw

转速：1450r/min

风量：0~12000立方米/小时

风压：1136。8-784pa

毒气排污率：97%

噪声：控制在55分贝以下

1.9.6防雨帽

采用化工专用工程材料，应具有耐酸碱，耐腐蚀作用。

1.9.7电机

型号：Y113M-4R励磁无级调速电机

功率：5.5kw

转速：1440转/分

显示方式：数码显示

励磁电机：励磁电压90V励磁电流5A
