物理电学实验室设备

物理电学实验室设备

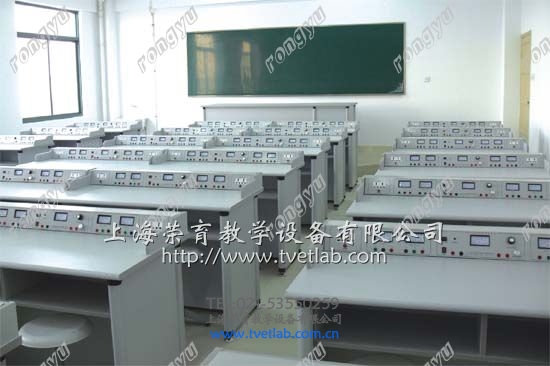

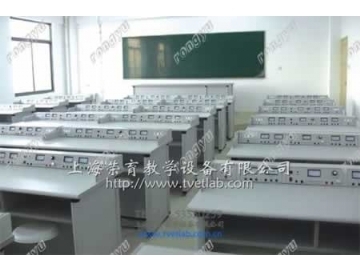

物理实验室设备适用于中学各类物理实验室（力、热、光、电）。安装有实验室电源，交直流电到学生桌。能明显改善学生和教师的实验环境。整个系统体现易于学习、便于使用和教师能够自行安装、维护的设计思想。系统结构、生产工艺、所有材料以及各种器件的选用体现了系统设计的先进性、运行的可靠性、操作的简捷性、维护的方便性和功能的可扩展性。严格按照中华人民共和国国家标准教学实验室设备实验台（桌）的安全要求及实验方法内容执行。

1.1教师演示台

1.1.1教师桌规格：长2400㎜×宽700㎜*高900㎜。

1.1.2教师桌台面材质：采用优质25mm厚进口防火板，设备可实现耐腐蚀、耐火、耐脏，永不变形、永不脱胶、造形美观、经久耐用。

1.1.3教师桌：铝木结构，专用实验台铝合金型材，铝合金（立管）材质壁厚（静电喷塑）1.5mm，圆管直径为50mm内槽式，方管为48×50mm内槽式,连接件为一次注塑成型，组装接缝严密，连接牢固。板材采用经国家人造板质量监督检验中心检验合格的16mm（±1mm）三聚氰胺双贴面A类优等中密度板，利用进口封边机对所有裸露截面均采用2mm厚优质PVC封边条封边，精加工，密封性好，防水性佳，外形美观，经久耐用。

1.1.4结构：演示台设有储物抽屉，中间为演示台。增加专用脚垫，可有效防止桌身受潮，延长设备的使用寿命。

1.1.5电源和控制面板嵌入式,电源柜有排热孔,电源插座有接地线。

1.2教师椅：

五轮升降转椅。

1.3教师安全实验电源：

讲台的中间部分是讲课演示台，装载多功能主控制抽屉，具有以下多种功能：

教师电源控制系统：采用上的微电脑主控芯片，按键全部为触摸式，分为教师自用电源部分及教师控制学生部分。

教师自用电源部分、1；设有电源总开关、漏电保护开关、工作指示灯、220V交流输出多用插座等多种操作功能；

2、设有密码开机、密码记忆功能；

3；定时关机；

4；时钟显示工作时间；

5.直流可调稳压输出；0－24V/3A连续线性可调，0－16V/3A，16V－24V/2A稳压精度（误差电压±0.2V），纹波≤5mv；

6；交流低压输出0－24v/8A输出；

7；直流高压输出：240/300V100mA；8；40A±10A大电流10±2秒出；

9；以上电源均具有过载、短路保护、自动复位；

10；输入电源范围交流220V±10%；

11：电流过载值为标称值±0.3A。

教师控制学生部分：

1.教师演示台上设有学生电源分组开关教师用A、B、C、D四组空气开关来分组控制学生用220V交流电源、自动过载；

2.交流输出：0－30V/3A输出，（由教师控制调解低压交流电源输送给学生）；

3.直流输出：0－30V/3A输出（由教师控制调节输送给学生，学生只可以在教师控制范围内微调）；

4.教师自用所有电源开关和对学生电源控制开关均采用触摸轻触开关、数字化控制以确保无误；

5.终端指示采用数显表；

电缆线穿PVC管埋地，符合国家安全用电要求。

1.4学生实验台：

1.4.1学生桌规格：长1200㎜×宽600㎜×高780㎜。

1.4.2学生桌台面：一体化台面，采用优质25mm厚进口防火板，设备可实现耐腐蚀、耐火、耐脏，永不变形、永不脱胶、造形美观、经久耐用。

1.4.3学生桌：铝木结构，专用实验台铝合金型材，铝合金（立管）材质壁厚（静电喷塑）1.5mm，圆管直径为50mm内槽式，方管为48×50mm内槽式,连接件为一次注塑成型，组装接缝严密，连接牢固。板材采用经国家人造板质量监督检验中心检验合格的16mm（±1mm）三聚氰胺双贴面A类优等中密度板，利用进口封边机对所有裸露截面均采用2mm厚优质PVC封边条封边，精加工，密封性好，防水性佳，外形美观，经久耐用。

1.4.4学生桌结构：每张台分为2座，每台配置两张学生凳。

1.4.5采用专用脚垫，可有效防止桌身受潮，延长设备的使用寿命。

1.5学生实验电源：

⑴学生实验台规格：长1150mm×宽120mm×高93mm，整体用钢质喷塑材料经垂直定形压铸而成，耐压、耐脏、不易变形。

⑵台面由电脑设计、印刷，线条流畅，文字清晰。电压表，电流表采用85型配备，由优良的表头精密仪器经多种工序检测，并配有灵敏度高的漏电保护器，其漏电流为30ma，断开时间为0.1秒，具有绝对的安全保护作用。面板和线路板上的原器件也都经过精心筛选，杜绝不合格的配件。

⑶学生实验台提供以下配置：

A．提供低压交直流2—24伏电源，可由学生自由调节，以达到应有的精度。

B．提供交流220V电源两组（四插），每组电源有电源指示，插板采用嵌入方式，高度与面板相平。

C．提供交流电压检测装置（1～30V），直流电压检测装置（0～15V），直流电流检测装置（0～3A），检流装置（-300G—+300G）

D．输出端子选用高可靠弹性插座。

1.6学生凳：

圆形升降旋转学生凳，采用国标优质钢材，立管壁厚3㎜，立管上部有钢板与凳面结合，凳面直径300（±20㎜）。牢固耐用、平稳。升降范围450-550㎜。
