双组网孔型维修电工技能实训考核装置

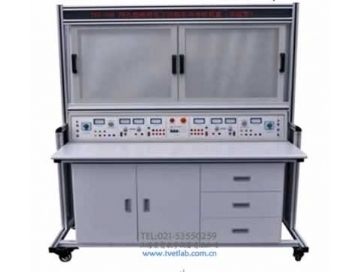

TRY-08E双组网孔型维修电工技能实训考核装置

一、双组网孔型维修电工技能实训考核装置功能简介:

TRY-08E双组网孔型维修电工技能实训考核装置主要由实训台和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。

二、双组网孔型维修电工技能实训考核装置特点：

1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实训

2.实训台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资

3.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠

4.实训台为双人座，即可以两个学生同时进行实训，电源独立互不干扰

5.网孔板为挂件式，采用1.5mm厚的钢板表面喷塑处理，网孔板的尺寸为600mm×700mm,孔大小为5×10

6.配套的实训连接导线采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍青铜弹片，接触优良

三、双组网孔型维修电工技能实训考核装置技术性能：

1.输入电压：三相四线（或三相五线）～380V±10%50Hz

2.工作环境：环境温度范围为-10℃～+40℃相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5kVA

4.外形尺寸：1574mm×805mm×1650mm

5.安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断间≤0.1s）、过压保护、过流保护、过载保护等措施

四、双组网孔型维修电工技能实训考核装置基本配置：

实训台提供两组线电压380V和相电压220V两种电源，控制屏两侧提供有单、三相电源插座。

1.设有450V指针式交流电压表1只，通过波段开关切换指示电源输入的三相线电压。

2.实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护；实训台提供安全型插孔三相电源输出两组，单相电源输出采用二插三孔式插座。

3.可调直流稳压电源

每个工位提供一组0～30V/2A连续可调直流电源,带有电源开关、三位半数字电压表指示、三位半数字电流表指示，输出有软截止自动恢复保护功能；

4.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有一个抽屉（带锁）用于放置工具和元器件。

五、双组网孔型维修电工技能实训考核装置实训项目：

1.电力拖动实训项目

(1)三相异步电动机直接启动控制

(2)三相异步电动机接触器点动控制线路

(3)三相异步电动机接触器自锁控制线路

(4)Y-Δ启动手动/自动控制电路

(5)接触器联锁的三相异步电动机正反转控制线路

(6)按钮联锁的三相异步电动机正反转控制线路

(7)双重联锁的三相异步电动机正反转控制线路

(8)倒顺开关控制的三相异步电动机正反转控制线路

(9)三相异步电动机能耗制动电路

(10)三相异步电动机串电阻降压启动控制线路

(11)三相异电动机的多地控制

(12)工作台自动往返控制线路

(13)学生自行设计电路的安装、接线与调试

2.仪表照明实训项目

(1)电工常用工具的使用

(2)白炽灯照明电路的安装

(3)两个开关控制一盏灯

(4)两地控制一盏灯

(5)声控开关控制照明电路

(6)日光灯电路

(7)电度表原理与接线

(8)单相电度表的直接接线

(9)单相电度表经电流互感器接线

(10)住宅照明线路实训

六、双组网孔型维修电工技能实训考核装置单组器件配置清单（整套装置需配置两组元器件）
