1KW永磁风力发电机并网实训系统

TRYXNY-6491KW永磁风力发电机并网实训系统

一、1KW永磁风力发电机并网实训系统描述：

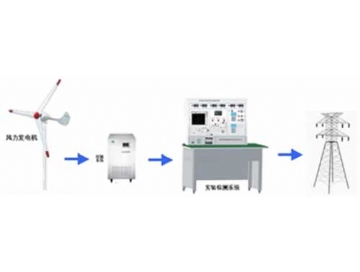

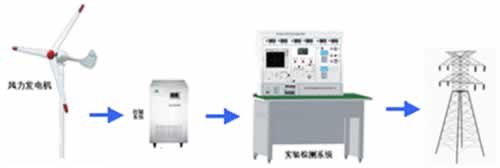

TRYXNY-6491KW永磁风力发电机并网实训系统是由室外风力发电机，塔架、拉索，室外防雷箱，并网控制器，卸荷器，并网逆变器，主操作控制台等组成，系统能进行并网发电全过程实训，是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想实训设备。

二、1KW永磁风力发电机并网实训系统特点及功能：

1、风力发电机

风力发电机额定功率为1000W,风叶采用三碳光纤化合物为材料，发电机体积小、重量轻而且发电效率高。独特的电磁力矩设计技术有效保证了在微风中便能启东运行，全部采用优质铝合金精密压铸部件与不锈钢配件，整机重量轻。

2、并网控制逆变模块

采用日本三菱第五代智能功率模块；DSP芯片控制；功率点跟踪技术；高效率；完善的保护功能；按照IEE929-2000和UL1741标准设计；安装调试简便；可通过液晶和按键设定运行参数。

3、实训模块

并网发电原理图，测试端子；接线盒，接线端子；数显交直流电压电流表，实时显示系统电参数的情况；含有多种通讯接口，上位机监控功能

三、1KW永磁风力发电机并网实训系统监控单元：

监控设备包括监控主机、监控软件和显示设备。本系统采用高性能工业控制PC机作为系统的监控主机，配置多机版监控软件，采用标准RS-232或RS-485通讯方式，可以实时获取所有风力发电的运行参数和工作数据。
