风光互补发电教学实训系统

TRYXNY-646风光互补发电教学实训系统

一、风光互补发电教学实训系统设备组成:

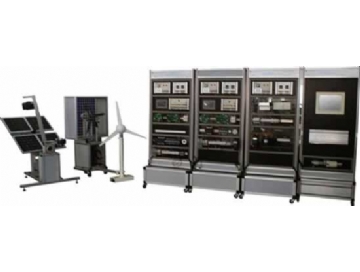

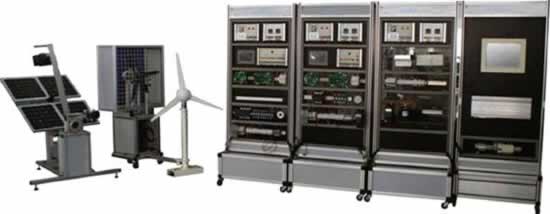

TRYXNY-646风光互补发电教学实训系统主要由光伏供电设备、光伏供电系统、风力供电设备、风力供电系统、逆变与负载系统、监控系统组成，如图1所示。实训系统采用模块式结构，各设备和系统具有独立的功能，可以组合成光伏发电教学实训系统、风力发电实训系统。

(1)设备尺寸：光伏供电设备1610×1010×1550mm

风力供电设备1578×1950×1540mm

实训柜3200×650×2000mm

(2)场地面积：20平方米

二、风光互补发电教学实训系统主要实训内容:

1)、离网型风光互补发电系统规划；

2)、根据功率要求，光伏电池组件的选择、安装和连接；

3)、根据功率要求，风力发电机的选择、安装和连接；

4)、基于MCU的光伏电池组件最大功率跟踪程序设计；

5)、基于MCU的风力发电机最大功率跟踪的程序设计；

6)、蓄电池容量匹配计算与选型；；

7)、蓄电池充放电参数设置、保护参数设置；

8)、逆变器参数设置；

9)、监控系统组态及操作；

10)、光伏供电系统的调试；

11)、风力供电系统的调试；

12)、风光互补发电系统的调试；

电能质量的监测、调试和分析。
