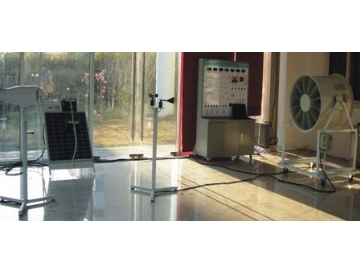

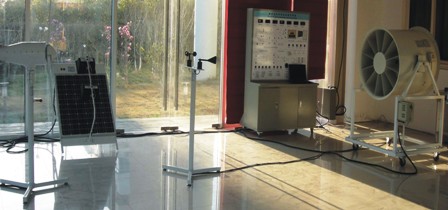

500W风光互补并网发电系统教学实训台

500W风光互补并网发电系统教学实训台

1、500W风光互补并网发电系统教学实训台应用范围：

主要提供于职高、大学、研究生、企业技工以风力发电和太阳能并网发电为主课题的研究和培训。

2、500W风光互补并网发电系统教学实训台实训项目

2、1、永磁同步风力发电机系统运行过程风能量变换演示和实验

实验1、风速即转速与与出功率关系实验

实验2、发电机转速与输出电压关系实验

实验3、发电机转速与输出电流关系实验

实验4、发电机转速与输出电压频率关系实验

实验5、风速即转速与与出功率关系实验

实验6、发电机转速与输出电压关系实验

实验7、发电机转速与输出电流关系实验

实验8、发电机转速与输出电压频率关系实验

2、2、太阳能电池控制运行过程光能量变换演示和实验

实验1、光伏摸块单元组成原理。

实验2、太阳能光电池能量转换组合原理。

实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。

实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。

实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。

实验6、在光伏电池不同功率输出变换下对逆变电源上网影响实验。

3、500W风光互补并网发电系统教学实训台运行技术条件（单相输出）

3、1、发电单元

风能

◆风洞调速范围：0～13m/s，功率3KW

◆风力发电机额定输出充电电压：12VDC，功率：400W

◆风机类型；永磁同步发电机，上风式

光能

◆光伏模块功率：100Wp

◆光伏模块输出工作电压：17.5VVDC

◆光伏模块工作电流：2.85A

◆模拟光源模块：2000W太阳灯

3、2、充电单元

◆工作电压：12VDC

◆充电功率：500W

◆充电方式：PWM脉宽调制

◆充电最大电流40A

◆过放保护电压11V

◆过放恢复电压12V

◆输出保护电压16V

◆卸载开始电压（出厂值）15.5V

◆卸载开始电流（出厂值）15A

◆保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。

3、3、电力蓄能单元（机内）

◆蓄电池类型：免维护胶体蓄电池

◆蓄电池组容量:12V/65Ah

◆蓄电池数量：1个

3、4、逆变模块(机内）
A离网逆变模块

◆直流输入电压：10.5V～24VDC

◆额定输出功率：200W

◆输出电压：170V～260VAC
◆频率范围：45Hz～53Hz

B并网电源模块

◆直流输入电压：12VDC

◆额定输出功率：300W

◆输出电压：220VAC

◆工作环境：温度-20℃～50℃
◆保护功能：极性反接、短路、漏电、过热、过载保护

3、5、控制单元

◆400W/12V风光互补智能控制器（Zigbee无线传输、RS232串口输出）（室内）

◆风速传感器：0-60m/s（室内）

◆温度传感器：-10℃～100℃（室外）

◆转速传感器：0～5000风力发电机转速检测显示（室内）

3、6、负载单元

◆交流线性电阻负载：3～15～120W

◆直流模拟负载：12V/28WLED路灯板

3、7、显示单元

3、7、1、数字显示

◆直流电压表：光电池充电电压

◆直流电流表：光电池充电电流

◆直流功率表：光电池充电功率

◆交流电压表：逆变器输出电压

◆交流电流表：逆变器输出电流

◆交流功率表：交流负载使用功率

◆转速表：风机当前模拟转速

3、7、2、LED指示

◆太阳能控制器：充电、过压、欠压、过放、运行；

◆蓄电池电压（高-中-低）；

◆并网逆变器并绿/离红

3、7、3、数码管显示

◆通用开＋通用关；光控开＋光控关；光控开＋时控关；

3、8、开关单元

◆交流总开关；交流负载开关；电源并网开关；直流负载开关；DC/AC模块开关；控制器电源开关；控制器设置开关；电源转换开关；负载类型转换开关；3.3V/5V/9V/12V电压转换开关；太阳能/负载电压/电流/功率显示切换开关。

4、监控软件

◆PC监控模块：监控主机、监控软件。

◆显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。
