变频空调电气实训考核装置

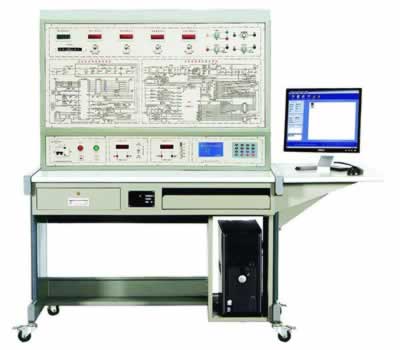

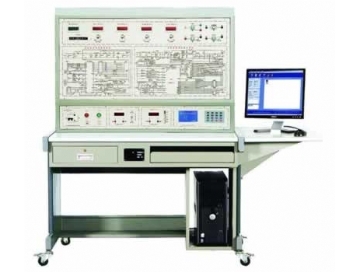

TRYJD-02B变频空调电气实训考核装置

一、变频空调电气实训考核装置简介

TRYJD-02B变频空调电气实训考核装置是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。

实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷工技师》等课程的培训和考核。

二、变频空调电气实训考核装置特点

1.装置直观展示了变频空调电路控制工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、直流电压表、温度表及相应的信号指示，使整个变频空调系统的实时工作状态一目了然；面板印有变频空调电气控制系统原理图，并设有相应测试点

2.装置设有设故排故功能，提供故障对象的测试点，可开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作

3.设有电流型漏电保护装置

三、变频空调电气实训考核装置基本装备

1.实训台铁质双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。带有两个带锁抽屉，用于放置工具及资料等。

2.变频空调电气系统1套包括热泵型变频分体空调所必需的一些部件，如室内机控制主板、室外机控制主板、PWM驱动电路等。

四、变频空调电气实训考核装置技术参数

1.输入电源：单相三线～220V±10%50Hz

2.装置容量：＜1kVA

3.工作环境：温度-10℃～+40℃相对湿度＜85%（25℃）海拨＜4000m

五、变频空调电气实训考核装置实训项目

1.了解变频空调控制部分结构及原理

2.了解变频空调各模块在整个控制部分中的作用

3.掌握变频空调电气控制线路原理

4.变频空调电器元件的测量及系统运行

5.变频空调的故障与分析

（1）红外接收管坏

（2）室内环境温度传感器开路

（3）室内盘管温度传感器开路

（4）室内风机转速传感器开路

（5）步进电机坏

（6）室内风机坏

（7）变压器T1坏，无输出

（8）室内机7805坏，无输出

（9）继电器RY1线圈开路

（10）U1芯片坏

（11）蜂鸣器坏

（12）室外风机坏

（13）四通阀线圈坏

（14）室外环境温度传感器坏

（15）室外盘管温度传感器坏

（16）整流桥坏

（17）压缩机电机坏

（18）变压器T2坏，无+15V输出

（19）变压器T2坏，无+12V输出

（20）室外机7805坏，无输出

（21）控制风机继电器RY03坏

（22）控制四通阀继电器RY04坏

（23）IC03芯片坏

（24）室内机室外机通讯线断
