冷水式中央空调实训设备

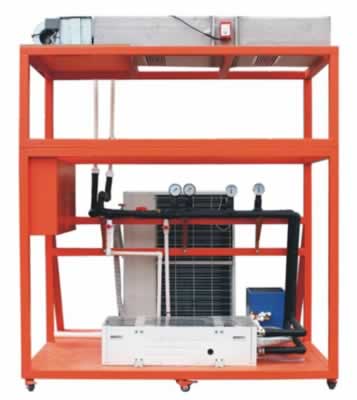

TRY-103A冷水式中央空调实训设备

一、冷水式中央空调实训设备组成：

TRY-103A冷水式中央空调实训设备有制冷系统、水系统、空气系统、电气系统、支撑系统…组成.

1、制冷系统

全封闭压缩机、风冷冷凝器、热力膨胀阀、蒸发器、四通换向阀

2、水系统

冷媒水泵、补水阀、风机盘管、水流开关、压力表、温度表、阀门管道、排气阀、过滤器、定压罐

3、空气系统

风机盘管、静压箱、风管、风口、电动风阀

4、电气系统

主机控制器、风机盘管控制器、控制箱、配电箱、温度传感器、压力开关

5、支撑系统

用于支撑或吊装主机、水管、电线、控制器、风机盘管、风道、风口等，采用活连接的形式拼装而成。具体结构根据现场实际情况确定。

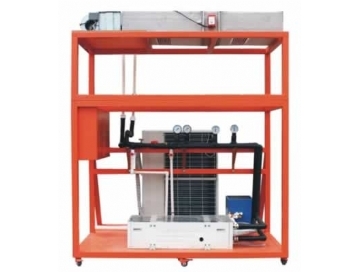

冷水式中央空调实训设备

二、冷水式中央空调实训设备主要功能：

教学用冷水式中央空调教学系统可让学生进行水管式中央空调系统故障诊断和维修技能实训设备。该实训设备根据制冷和空调运用与维修专业的《制冷中央空调装置的安装操作与维修》、《制冷中央空调自动化》等教材设计。通过中央空调各组成部件与系统的结构、作用、原理认知；中央空调系统运行管理与维护；中央空调系统的测定与检修及相关安全操作技术等实训，培养学生理论联系实际的素质，使学生达到国家职业标准中央空调系统操作员、制冷工、高级技师实训考核相应的实操能力。适应于职业院校、技工院校等用于制冷专业中级、高级、技师等教学实训、考核鉴定等

三、冷水式中央空调实训设备主要特色：

1、真实的场景，真实的设备，按教学要求，将制冷系统、水系统、空气系统、电气系统一体化。

2、可完成从基本技能到高级维修的多层次训练，具有工位，4人一套设备，训练质量高。

四、冷水式中央空调实训设备技术参数：

1、电源：三相五线AC380V±10%50Hz

2、工作环境：工作环境：温度-10℃~+40℃相对湿度≤85%海拔≤4000m

3、压缩机输入功率：3P总输入功率：3kw

4、安全保护：微电脑自动控制，具有温度控制和流量、高低压、过电流、电源过欠压、防冻等功能

5、水泵扬程>10m，水泵流量：1.6m3/h

6、噪音dB:<60dB

五、冷水式中央空调实训设备实训项目：

1、制冷专用工具实训

2、制冷系统故障处理实训

3、中央空调冷煤水系统故障处理实训

4、中央空调冷水机组调试实训
