消防广播电话系统实训装置

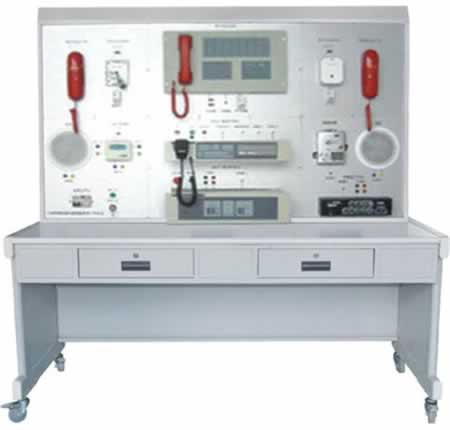

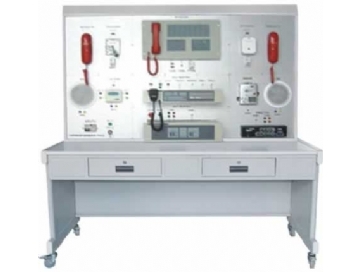

TRY-X2消防广播电话系统实训装置

一、消防广播电话系统实训装置系统实训功能：

TRY-X2消防广播电话系统实训装置能进行电话及广播切换等联动操作演示、紧急通话、电话主机与分机操作、背景音响与火警紧急广播的切换、系统功能设置、线路设计与连接、故障设置、判断及排除等实验和实训，并可与消防系列中其它设备联网进行各种综合实训。

二、消防广播电话系统实训装置系统技术指标：

工作电压：单相三线220V±5%50Hz

整机容量：＜200W

外型尺寸：教学系统，150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

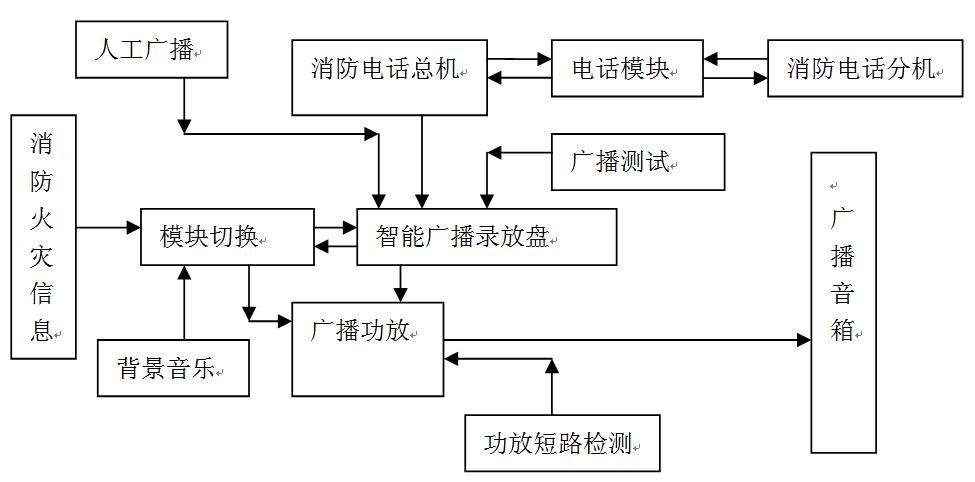

三、消防广播电话系统原理：

大楼广播主机模块

（1）消防电话主机：主机与任一分机可互相呼叫、通话、主机可呼叫所有分机，可同时与三部分机通话，可对通话过程录音，可快速拨打119电话

1.系统最多可编程80个，允许重码。需与本公司电话模块配合使用

（2）消防广播主机：

该系列产品在设计时本着保证紧急状态下的可靠工作，同时注重正常背景广播的原则，增添了许多实用性和强的功能。例如：紧急事故状态下的自动重复告警广播，背景音乐前提下话筒事故播音“丁冬”提示音进入（上电方式选择）等

（3）功放音元

全数字逻辑控制，全接触按键开关，32级音量数字控制，无磨损、超长寿命，音量存储记忆

1.开机自动赋值，放音音量LED条形显示表，输出电平LED条形显示表

2.高速反应所存式输出过载保护、输出短路保护，自动复原，开机延时输出保护，供电具有欠压和过压保护，采用大型散热器散热，并有过热保护功能，过载显示灯，告警显示灯，告警输出可供给联动控制器信号，外控启动端口，自动上电，实现语音报警广播的联动功能

四、消防广播电话系统实训装置实训项目

a、消防广播部分TRY-X2消防广播电话系统实训装置

b、消防电话部分
