在线及离线巡更系统实训装置,气动实验台

TRY-Y5在线及离线巡更系统实训装置

一、在线及离线巡更系统实训装置功能简介：

TRY-Y5在线及离线巡更系统实验实训装置能进行各种在线巡更系统管理和离线巡更系统操作演示、在线在线及离线巡更系统实验实训装置巡更控制器和离线巡更采集器的设置、巡更采集器的使用方法、在线巡更控制器和离线巡更采集器的工作原理、在线及离线巡更系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。

二、在线及离线巡更系统实训装置技术指标：

工作电压：单相三线220V±5%50Hz

整机容量：＜300W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

在线及离线巡更系统实验实训装置

三、在线及离线巡更系统实训装置实训项目

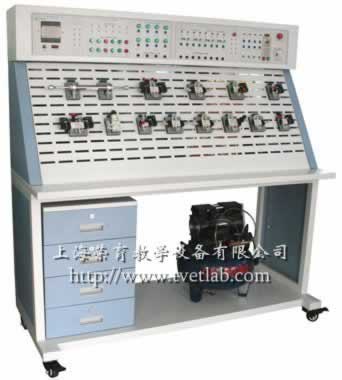

TRYQDA-01气动实验台

TRYQDA-01气动实验台依据国家高等院校、职业技术院校的《液气压传动》、《气动控制技术》教学大纲、实验教学大纲，针对当前的实验教学现况而专业设计的气动教学实验台。该实验台覆盖了气动技术、传统继电器控制技术、PLC自动控制技术、传感器应用技术等多项技术，是气动技术和控制技术的完美结合。因此，该实验台是气动实验教学、气动控制技能实训、气动与传感器技术综合实训的综合实验台，也是一款比较适合于高等院校、高等技术院校、职业技术院校的气动技术实训平台。

一、气动实验台主要性能特点

1、覆盖了气动技术、继电器控制技术、PLC自动控制技术、传感器应用技术、上位机组态控制技术等多项控制技术；

2、模块化结构设计使得搭建实验简单、方便，各气动元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上组建各种实验回路，操件简单快捷；

3、快速可靠的连接接头，拆卸简便省时，有效的提高了实验效率；

4、每个气动元器件、传感器元件及其他电器元件全部采用工业元件，性能安全、可靠；

5、低噪音的工作泵站，为实验是提供了一个安静的实验环境（噪声<60db）。

二、气动实验台主要技术参数

1、气泵主要技术参数：

电源：220VAC50HZ；

功率:465W；

流量:55L/mi；

储气罐容积：24L；

噪音:<=60db；

最大压力:0.75Mpa；

尺寸：40*40*52（cm）；

净重:22Kg。

2、使用电源：国家标准供电电源——AC220V、50HZ，带短路保护、漏电保护、过载保护等功能；

3、控制电压：安全控制电压—DC24V；

4、使用环境要求：防潮、防尘环境；

5、实验台外形尺寸（mm）：1500×620×1600;

6、实验台重量：约120Kg。

三、气动实验台实验项目
