高级维修电工实训考核装置,大赛用维修电工实训考核柜

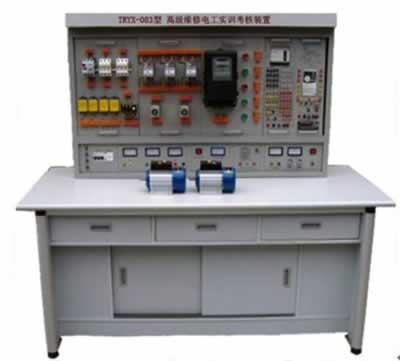

TRYX-083 高级维修电工实训考核装置

一、高级维修电工实训考核装置功能简介：

TRYX-083 高级维修电工实训考核装置采用模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工教学仪器、电工布线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC综合训练、变频调速、触电急救、安全消防等，符合中、高级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

二、高级维修电工实训考核装置技术性能：

1.输入电压：三相四线制380V±10%50Hz

2.工作环境：环境温度范围为-5～＋40℃

3.装置容量：＜1KVA

4.安全保护：漏电动作电流≤30mA过流保护、熔断器保护

5.外形尺寸：1600mm×700mm×1450mm

三、高级维修电工实训考核装置基本配置及功能：

本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：

1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。

2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。

3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。

4、提供～220V插座2只，为外部设备提供工作电源。

5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。

6、固定低压直流电源：+5V、±12V有过载保护

7、恒流源：4mA-20mA连续可调一路

（二）实训挂箱及器材配备

1、SY-61维修电工实训挂箱（一）

2、SY-62维修电工实训挂箱（二）

3、SY-63维修电工实训挂箱（三）

4、SY-64维修电工实训挂箱（四）

5、SY-65维修电工实训挂箱（五）

6、DW-PLC可编程控制器实训组件：提供三菱FX1N-24mR-001型主机及配套转换接口，SC-09编程电缆。

7、工控组态软件一套：

打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。

8、PLC仿真实训软件一套：

（1）通过PLASH虚拟环境实时显示PLC的运行状态

（2）可以实现PLC虚拟接线，并对接线进行错误检查

（3）PLC编程训练、PLC程序编写测试等功能

（4）实现PLC运行模拟，对错误程序进行检查

9、变频器实训挂箱

配置三菱FR-S520变频器，带有RS485通讯接口及BOP操作面板。

10、单片机实训挂箱

配备51/96/8088/8086等CPU单片机、微机全部软硬件。

11、九孔万能实中板2块

12、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。

13、电机导轨及光码盘测速系统

含光码盘测速系统（配有进口光电编码器）一套、不锈钢导轨一幅。

14、三相鼠笼异步电动机120WY接法220V1台

15、三相鼠笼异步电动机180WY/△380V1台

16、安全配备灭火器1台

（三）实训桌

铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。

四、高级维修电工实训考核装置实训项目：

（一）电拖部分

1.三相电机直接启动控制

2.三相电机点动控制

3.三相电机自锁运行控制

4.带电流表的点动与连续运行控制

5.带电能表的两地控制

6.单向运行反接制动控制

7.时间继电器控制电动机Y/△降压起动控制

8.工作台自动往返行程开关控制

（二）PLC综合实训

1.PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.PLC仿真实训

3.PLC控制实训台三相异步电动机正反转控制

4.PLC控制实训台三相异步电动机Y/△启动控制

5.PLC控制实训台三相异步电动机降压启动控制

6.PLC控制实训台三相异步电动机能耗制动控制

7.PLC控制实训台三相异步电动机自锁运行控制

（三）基于变频器的电机拖动与控制实训

1．变频器功能参数设置与操作

2．变频器报警与保护功能

3．多段速度选择变频调速

4．外部端子点动控制

5．控制电机正反转运动控制

6．控制电机运行时间操作

7．瞬间停电变频器参数设定

8．外部电压变频调速

9．三相异步电动机的变频开环调速

（四）PLC、变频器的电机的拖动控制实训

1.基于PLC通信方式的多段速选择变频调速

2.基于PLC通信方式的变频器开环调速

3.基于PLC通信方式的变频器闭环调速

（五）单片机技能实训

A、MCS-51单片机实训

软件部分

1.清零程序

2.拆字程序

3.拼字程序

4.数据区传送子程序

5.数据排序实训

6.查找相同数个数

7.无符号双字节快速乘法子程序

8.多分支程序

9.脉冲计数（定时/计数实训）

10.电脑时钟（定时器、中断器综合实训）

11.二进制转换到BCD

12.二进制转换到ASCII

13.八段数码管显示

14.键盘扫描显示实训

硬件部分

1.P1口亮灯实训

2.P1口转弯灯实训

3.P3.3输入，P1口输出

4.工业顺序控制（中断控制）

5.8255A.B.C输出方波

6.8255PA口控制PB口

7.8255控制交通灯

8.简单I/O口扩展实训

9.A/D转换实训

10.D/A输出方波

11.电子音响

12.继电器控制

13.步进电机实训

14.8253方波

15.串并转换实训

16.外部存储器扩展实训

17.MCS-51串行口应用实训㈠——双机通信

18.MCS-51串行口应用实训㈡——与PC机通信

19.温度闭环控制

20.小直流电机调速实训

21.外部中断（急救车与交通灯）

B、8088/8086系列微机实训

软件部分

1．清零程序

2．拆字程序

3．拼字程序

4．数据区移动

5．数据排序实训

6．找“零”个数

7．32位二进制乘法

8．多分支程序

9．显示子程序

10．键盘扫描显示实训

11．二进制转换到BCD

12．二进制转换到ASCII

硬件部分

1．8255并行口实训㈠：A.B.C口输出方波

2．8255并行口实训㈡：PA口控制PB口

3．8255并行口实训㈢：控制交通灯

4．简单I/O口扩展

5．A/D转换实训

6．D/A转换实训㈠：输出方波

7．D/A转换实训㈠：输出锯齿波

8．8259中断控制器实训

9．定时／计数器：8253方波

10．继电器控制

11．8251串行通信实训㈠：自发自收

12．8251串行通信实训㈡：与PC通信

13．步进电机控制

14．小直流电机调速实训

15．温度闭环控制

16．音频驱动实训

C、MCS-96单片机实训

软件部分

1．清零程序

2．拆字程序

3．拼字程序

4．数据区传送子程序

5．数据排序实训

6．查找相同数个数

7．无符号双字节快速乘法子程序

8．多分支程序

9．定时器1实训——定时中断

10．定时器T1和T2同时产生中断

11．80C196外部中断实训

12．80C196软件方法产生中断

13．利用HSI测脉冲宽度

14．利用HSI测量单脉冲宽度

15．利用HSO产生单脉冲

16．利用HSO产生连续脉冲

17．软件定时器

18．80C196A/D转换实训

19．利用80C196的PWM产生各种波形

20．二进制转换到BCD进制转换到ASCII

硬件部分

1．P1口亮灯实训

2．P1口转弯灯实训

3．P2.6输入，P1口输出

4．工业顺序控制

5．8255A.B.C输出方波

6．8255PA口控制PB口

7．8255控制交通灯

8．简单I/O口扩展实训

9．A/D转换实训

10．D/A输出方波

11．继电器控制

12．8253方波

13．80C196串行口实训

14．LED七段数码管显示实训

15．键盘显示综合实训

16．音频驱动实训

17．步进电机实训

18．直流电机实训

19．外部中断（急救车与交通灯）

（六）室内照明配电

1.插座和一个开关控制一盏灯

2.日光灯线路的接线

3.声控开关控制白炽灯电路的接法

4.单相电度表直接接线电路

5.配电板的安装

6.两地控制一盏灯的接法

（七）电子技术综合训练

1.单相桥式整流电路

2.串联可调稳压电源电路

3.晶闸管测试电路

4.晶闸管可控整流

5.电子门铃电路

6.电子报警器电路

7.光控灯路灯自动开关电路

8.电子催眠器电路

（八）安全急救演示

（九）消防技能的认识与掌握（教师演示）

TRY-760H大赛用维修电工实训考核柜

一、大赛用维修电工实训考核柜功能简介：

TRY-760H大赛用维修电工实训考核柜是根据国家型维修电工技能大赛的竞赛要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研发的比赛用实训考核装置。大赛用维修电工实训考核柜适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学实训。

二. 大赛用维修电工实训考核柜结构与配置

1、实训考核设备元件结构

由于维修电工高级培训涉及专业内容广，技术跨越性大，现有维修电工教学、培训、考核设备均采用多种不同的专用设备组合考核的形式，（如：电力电子考核设备、机床电气考核设备、PLC设备等），投入成本大，专业培训、考核点多，不便使用、考核准备时间长、占用考核资源多、且不利于占地面积有限的环境使用。

维修电工实训考核装置以标准的配电柜为主柜，合理利用柜体的双面空间，科学地布置电器及配套实验器材，本实用新型的目的在于克服上述现有技术中的不足之处，提供一种占地面积小、布局合理、结构紧凑、功能齐全，提高考核效率的创新技术方案。

维修电工教学柜式实训考核装置，包括有柜架、观察窗、仪表操作盘、电气系统、电机机组组成，所说的电气系统由多个部分前后面板纵向展开排列，包括触摸屏部分、PLC主机部分、变频器部分、电力电子部分、直流电源部分、电力拖动与继电控制部分，电机轴功率、力矩、转速测量部分，交直流电压、电流，单三相交流电能、交流功率、功率因数测量部分等组成。

面板装有操作按钮，内部装有完成电动机控制电路所需要的各种低压电器，如漏电断路器、熔断丝、电流互感器、接触器、中间继电器、热继电器、行程开关按钮、转换开关、电压表、电流表以及电度表等，为了延长电器使用寿命，各电器的接点都先与接线端子相连，再在端子上接线操作，以求经久耐用。

按生产现场的电气控制柜设计，元件按生产实际中常用的控制电路配备，选用元件与生产、生活中实际使用的元件一样，创设工作情景，实训与生产实际的工作过程相同，得到的技能训练全面，掌握的专业知识和技能牢固，对学生形成职业能力的训练效果好。

配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。经鉴定中心多次使用实践证明，是一种理想的机电教学实训设备。

三、大赛用维修电工实训考核柜功能及实训考核项目：

实训考核内容举例：

1) 单相电度表的连接； 型维修电工实训考核装置

2) 直接式三相有功电度表的连接；

3) 间接式三相有功电度表的连接；

4) 电流互感器与电流表完全星形接线；

5) 电流互感器与电流表不完全星形接线；

6) 转换开关与电压表连接测量三相电压。

7) 功率因数的测量；

8) 功率表一表法测量三相负载；

9) 功率表两表法测量三相负载；

10) 电流表与电流互感器Y连接电路的安装；

11) 电流表与电流互感器V连接电路的安装；

12) 交流异步电动机的点动控制电路连接；

13) 交流异步电动机的单向连续转动的控制电路连接；

14) 三相异步电动机直接起动、停车的控制电路连接；

15) 接触器联锁的三相交流异步电动机正、反转控制电路的连接；

16) 按钮联锁的三相交流异步电动机正、反转控制电路的连接；

17) 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；

18) 万能转换开关控制三相异步电动机的正反转；

19) 三相交流异步电动机Y-△（手动切换）启动控制电路的连接；

20) 三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；

21) 定子绕组串联电阻启动控制电路的连接；

22) 三相交流异步电动机能耗制动控制电路的连接；

23) 三相交流异步电动机反接制动控制电路的连接；

24) 多台（3台及以下）电动机的顺序控制电路的连接

25) 电动机的往返行程控制电路的连接；

26) 直流电动机的正反转控制；

27) 直流电机的调速实验；

28) 他励直流电动机的机械性能测试；

29) 普通车床控制电路的连接；

30) 电动葫芦控制电路的连接；

31) 三相交流异步电动机既能点动，又能连续转动的控制电路连接；

32) 两地控制电路的连接；

33) 按钮切换的双速电动机调速控制电路的连接；

34) 时间继电器切换的双速电动机调速控制电路的连接；

35) 离心开关配合的反接制动控制电路的连接；

36) 变频器面板功能参数设置和操作实训；

37) 变频器对电机点动控制、启停控制；

38) 电机转速多段控制；

39) 工频、变频切换控制；

40) 基于模拟量控制的电机开环调速；

41) 基于面板操作的电机开环调速；

42) 变频器的保护和报警功能实训；

43) 基于PLC的变频器开环调速；

44) PLC交通灯控制实训；

45) PLC控制电机顺序启动；

46) PLC控制三相异步电动机Y-△启动电路；

47) 触摸屏的参数设置；

48) 触摸屏的编程；

49) 触摸屏、PLC、变频器的综合实训；

50) 两相混合式步进电机的控制；

51) 两相混合式不进电机的力矩测量实训；

52) 交流伺服电机的控制；

53) 交流伺服电机的力矩测量实训；

54) 三相晶闸管全控桥式整流电路；

55) 三相晶闸管KC785集成触发电路；

56) 电流调节器、速度调节器及过流保护电路；
