电工电子自动控制原理实验室设备,立式电工电子实验台
TRY-18F通用电工电子自动控制原理实验室设备
一、通用电工电子自动控制原理实验室设备结构与配备（以二十四座为例）
（一）实验桌：
12台学生实验桌，一桌两座，实验桌外形尺寸：160×70×78cm。实验桌中央配置通用电路板(尺寸：35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明、直观，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张实验桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。实验自动控制原理实验室桌下部是元件储存柜，放置实验元器件。
（二）示教台桌：
1台示教桌，分别控制12台学生实验台的电源。通用电路板演示屏立在实验台上，演示屏尺寸为160×70cm。用于讲解、演示。
（三）实验台：
13台，学生实验台桌及示教台桌上各配1台。
（四）自动控制原理实验系统13套：
自动控制原理实验系统配合学校开设自动化类专业的"自动控制理论"，"过程控制"，"自动控制系统"，"化工自动化"，"计算机控制"等课程而设计的小型电子实验模拟教学装置，使用简单、方便，参数选择范围大，可灵活地对控制系统进行电子模拟。
（五）实验器材配备：
13台180W电动机，26只时间继电器，26只热继电器，65只交流接触器，156只交直流电表，13只万用表，13套剥线钳、螺丝刀等工具，13套实验所需电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成电路、集成座、可控硅、逻辑电平开关及逻辑电平指示、传感器件等元件盒（元件已装在元件盒内）。
（六）用户自备教学器材：
长余辉示波器，晶体管毫伏表，功率表，滑线变阻器。
二、通用电工电子自动控制原理实验室设备实验项目:
(一)通用电工实验项目:TRY-18A型通用电工实验室设备
(二)通用电子实验项目:TRY-18B型通用电子实验室设备
(三)自动控制原理实验系统部分：
1、典型线性环节的模拟
2、二阶系统的阶跃响应
3、二阶系统的频率响应
4、线性系统稳定性的研究
5、控制系统的校正
6、典型非线性特性
7、非线性控制系统特性分析

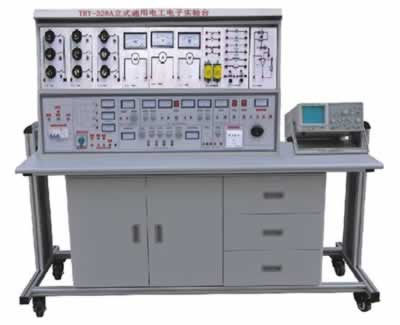

TRY-328A立式电工电子实验台
TRY-328A立式电工电子实验台满足大、中专院校、职业学枚、技校电工学、电工原理、电子技术等课程的实验教学要求。一套实验室设备由12台实验台、一台电源控制台组成，一台二座。实验台由实验屏、控制柜、实验桌组成。实验屏上做电工实验，实验桌面上作电子技术实验。实验屏由若干实验单元盒组合而成，单元盒板面电路符号用国家标准，每一单元盒在实验屏上的位置可任意互换，可根据实验需要方便地组合成不同的实验线路，实验方便、快捷，能使学生在短时间内较快，较好地完成实验。实验桌面上配有通用九孔电路板，装有元件的透明元件盒在其上可如意接插实验电路。控制柜提供三相四线制电源、三相、单相可调电源、双路可调直流稳压稳流电源、脉冲信号、正弦波、方波、三角波信号等。为保证在实验中人身及设备的安全，该实验台设有漏电及过载保护装置。
该实验室设备具有整体结构紧凑、外形美观大方、组装方便等特点，是各类高等院较、中等专业学校和职业学校电工电子实验教学理想换代产品。
一、立式电工电子实验台结构：
1、实验桌:系进口三聚氰胺饰面板制成，不变型不褪色。尺寸:146×68×85cm
(1)通用电路板:固定在实验桌桌面上，在其上作电子实验
(2)抽屉:左右各l个，放置常用工具。
(3)元件储存柜:放置元件
2、电子元件盒:装有电子元件透明盒体(见彩图)，在通用电路扳上拼插实验电路。
3、日光灯:40W，用于日光灯电路及功率因数改善实验。
4、控制柜:尺寸:144×30×26(cm)
主要构成部分:
(1)三相熔断器:
规格:额定电流2A
用途:整个实验台上第一保护装置
(2)电流输入指示灯:
规格:220V氖泡指示灯:
用途:指示三相四线电源和实验台通断。
(3)漏电保护开关:
规格:三相四线制，额定电流3A，漏电动作≦30mA
用途:具有短路，过载、漏电保护，保护人身与仪器的安全
(4)电源输出指示:
规格:红、绿、黄三只220Ｖ氖泡指示灯:
用途:当开关接通时，红、绿、黄指示灯亮。
(5)3只交流电压表:
规格:0～450Ｖ
用途:指示三相0～450Ｖ输出电压
(6)I/O开关:控制三相电源输出
(7)三相电源输出插口:由二组四个接线柱U、V、W、N组成三相四线制电源输出端口。
(8)信号源单元:输出正弦波、方波、三角波三种波形。
(9)脉冲源单元:输出一组正负脉冲。
(10)直流稳压电源:输出二路独立连续可调的直流稳压电源。
(11)+5V固定稳压电源
(12)3～24V低压交流电源:输出3、6、9、12、15、18、24V低压常用电源。
(13)单相电源插座组
规格:每一插座额定电流为2A。
用途:提供国内外几种标准的单相220V电源插座。
(14)可调交流电源:
规格:1.5KVA三相调压器
用途:提供0～380V连续可调的交流电压，同时可得到０～２４０Ｖ单相可调电源。
(l5)交流电压表
规格:0～450V
用途:用以监测可调三相交流电源的输出电压。
(16)交流电源输出插□:
采用接线座:由4只接线座组成可调交流电源的输出端。
(17)音频放大器
5、实验屏
实验屏由实验单元板及铁质喷塑框架组成。
(1)框架:框架经分割成上、下两层，设有滑道，使实验单元盒拆装方便，位移滑快。
(2)实验单元盒
单元盒面板注塑而成，背面安装元器件，并配有塑料护罩，使学生触及不到带电部位。护罩与面板结合用较科学的压卡式结构，维修拆装方便。面板经丝印，构成不同的元器件线路符号，元器件的接线端均由面板上的接线柱引出。
配置单元盒目录：
|
编号 |
名称 |
型号及规格 |
|
XD-B-01 |
直流电流表 |
59C23型0～l00μA |
|
XD-B-02 |
直流电流表 |
59C23型0～l0mA～50mA |
|
XD-B-03 |
直流电流表 |
59C23型0～２A |
|
XD-B-04 |
交流电流表 |
59L19型0～100mA |
|
XD-B-05 |
交流电流表 |
59L19型0～2A |
|
XD-B-06 |
直流电流表 |
59C23型0～l0V～30V |
|
XD-B-07 |
直流电流表 |
59C23型0～300V |
|
XD-B-08 |
交流电流表 |
59L19型0～450V |
|
XD-B-09 |
功率因数表 |
59L19型220V2A |
|
XD-B-10 |
电路接点扩展板 |
自锁紧插口l2只 |
|
XD-B-11 |
交流接触器 |
CJ10-10380V10A（二只） |
|
XD-B-12 |
热继电器 |
JRl6-20/3D0.35～lA |
|
XD-B-13 |
中间继电器 |
JZ7-44380V5A |
|
XD-B-l4 |
时间继电器 |
JS7-2A380V60S |
|
XD-B-l5 |
接钮开关 |
LAl9-11三只 |
|
XD-B-16 |
熔断器 |
RclA-55A |
|
XD-B-17 |
转换开关 |
LW6-2B400V5A |
|
XD-B-18 |
三相负荷开关 |
HK8400Vl5A |
|
XD-B-19 |
日光灯电路单元板 |
40W镇流器，开关 |
|
XD-B-20 |
熔断器，启辉器 |
|
|
XD-B-21 |
直流电压表 |
59C23型0～lV |
|
XD-B-22 |
电流测量插口 |
500V2A |
|
XD-B-23 |
灯炮负载 |
平灯头九只，开关九只 |
|
XD-B-24 |
直流电流表 |
59C23型0～500mA |
|
XD-B-25 |
电流源-电压源转换电路 |
|
|
XD-B-26 |
伏安特性单元板 |
|
|
XD-B-27 |
电路元件单元板 |
|
|
XD-B-28 |
直流电路单元板 |
|
|
XD-B-29 |
受控源单元板 |
|
|
XD-B-30 |
交流电压表 |
59L19型0～50～250V |
|
XD-B-31 |
交流电流表 |
59L19型0～500mA |
二、立式电工电子实验台主要技术指标
l、输入工作电源:三相五线
2、输出电源及信号:
(l)A单元:三相四线，具有固定三相380V电源和0～380V三相可调输出口。
(2)B单元:交流3、6、9、12、15、18、24V
(3)C单元:双路稳流稳压电源，二路输出电压都为0～30V，由多圈电位器连续调节，具有预设式限流保护功能。
最大输出电流均为2A电压稳定度:<10－2
负载稳定度：<10－2纹波电压:<5mv
(4)D单元:直流稳压5V，电流0.5A
(5)F单元:220V电压输出，供外接仪器使用。
3、单次脉冲源:每次可输出一对正负脉冲。
4、函数信号发生器（正弦波、三角波、矩形波）
（1）频率范围:5Hz-550KHz分五个频段
（2）频率指出:由Hz表直接读出
（3）电压输出范围:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V
三级衰减:0db、20db、40db、具有连续细调
矩形波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度连续可调。
三角波:5Hz-550KHz>lV
5、音频功率放大器:输入音频电压不低于l0mV，输出功率不小干lW，音量可调，内有喇叭，用于放大电路扩音。也可作信号寻迹仪器使用。
6、绝线电阻:>5MΩ
7、漏电保护:漏电动作电流≤30mA
三、立式电工电子实验台配置（以二十四座为例）
１、实验桌:配有12台实验桌（一台二座），规格:148×68×85cm，桌面中央装通用电路板，尺寸为90×35cm，在其上插接实验电路，桌下部为元件储存柜。
2、24张凳
3、控制柜:共12台，每一张实验桌配置1台
4、实验屏:共12台，每一台桌配置l台
5、单元板:每台32块，24座配置384块
6、12套电子实验用的直流电表、电阻器、电容器、变压器、二极管、三极管、集成、可控硅、传感器等。元器件已装在单元盒上。
7、总电源控制台l台，分别控制12学生实验台的电源。
8、实验器材:12只MF-500型万用表、12台三相异步电动机（0.l8KW），24把烙铁及烙铁架，12套尖嘴钳、剥线钳、螺丝刀，12只电流插头，自锁紧实验连接线480根。
9、用户自备教学器材:
(1)示波器(型号不限)；(2)晶体管毫伏表;(3)滑线变阻器;(4)功率表
四、立式电工电子实验台实验项目
(一)电工部分实验:
|
1．常用电工仪表的使用 |
2．线性元件与非线性元件的伏安特性 |
|
3．直流电路电压与电位的研究 |
4．基尔霍夫定律的验证 |
|
5．迭加原理与互易定理的验证 |
6．代文宁定理与诺顿定理的验证 |
|
7．电压源与电流源的等效变换 |
8．受控源的研究 |
|
9．一阶电路的响应 |
10．二阶电路的响应 |
|
11．研究LC元件在直流电路和交流电路中的特性 |
12．交流电路参数的测量 |
|
13．正弦交流电路RLC元件的特性 |
14．RL及RC串联电路实验 |
|
15．RLC串联谐振电路 |
16．日光灯电路连接 |
|
17．改善功率因数实验 |
18．互感的测量 |
|
19．三相电路及功率的测量 |
20．R-C选频网络实验 |
|
21．二端口网络的研究 |
22．单相变压器实验 |
|
23．三相异步电动机的使用与起动 |
24．三相异电动机的正、反转 |
|
25．三相异步电动机的Y-△起动 |
26．三相异步电动机的顺序控制 |
|
27．三相异步电动机的能耗制动 |
（二）电子部分实验:
|
1．晶体二极管的特性及检测 |
2．晶体三极管输入输出特性 |
|
3．低频小信号电压放大器 |
4．直接耦合两级放大器 |
|
5．RC耦合两级放大器 |
6．负反馈对放大器性能的影响 |
|
7．变压器耦合推挽功率放大器 |
8．互补对称推挽功率放大器(OTL) |
|
9．单相半波整流 |
10．单相全波整流 |
|
11．单相桥式整流 |
12．单相桥式整流滤波 |
|
13．单结晶体管特性 |
14．单结晶体管触发电路 |
|
15．晶闸管简单测试及可控整流电路 |
16．场效应管测试 |
|
17．串联型稳压电压 |
18．差动放大电路的研究 |
|
19．集成运放参数的测试 |
20．集成运放减法电路 |
|
21．集成运放加法电路 |
22．集成运放积分电路 |
利用上述44项实验元器件也可完成面实验
|
23．集成运放微分电路 |
24．集成运放文氏正弦波振荡器 |
|
25．电容三点式振荡器 |
26．电感三点式振荡器 |
|
27．集成稳压电路 |
28．无稳态电路（多谐振荡器） |
|
29．施密特触发器 |
30．集成与门逻辑功能测试 |
|
31．集成非门电路逻辑功能测试 |
32．集成或门电路逻辑功能测试 |
|
33．集成与非门逻揖功能测试 |
34．CMOS门电路的测试 |
|
35．基本RS触发器 |
36．JK触发器 |
|
37．D触发器 |
38．555时基电路的应用（方波发生器) |
|
39．二一十进制计数器 |
40．二一十进制8421译码器 |
|
41．加法器 |
42．减法器 |
|
43．用集成与非门构成单稳态触发器 |
44．组合逻辑电路 |
|
45．P-N结单向导电特性 |
46．三权管ICBO的测量电路 |
|
47．三极管ICEO的测量电路 |
48．三极管电流放大 |
|
49．三极管的VA特性 |
50．带负载的单级小信号电压放大 |
|
51．电压负反馈偏置电路 |
52．分压式电流负反馈偏置电路 |
|
53．用热敏电阻稳定工作点 |
54．用二极管稳定工作点 |
|
55．分析Ce对低频特性的影响 |
56．共基极放大实验电路 |
|
57．共集电极放大实验电路 |
58．共源极基本放大电路 |
|
59．场效应管自给偏压放大电路 |
60．场效应管分压式自偏压电路 |
|
61．场效应管共漏极电路 |
62．场效应管共栅极电路 |
|
63．单管阻容放大电路 |
64．基本直流放大电路 |
|
65．用电阻提高后级发射极电位 |
66．用稳压管提高后级发射极电位 |
|
67．变压器耦合放大电路 |
68．甲类功率放大电路 |
|
69．乙类功率放大电路 |
70．串联电流负反馈 |
|
71．串联电压负反馈电路 |
72．并联电压负反馈电路 |
|
73．并联电流负反馈电路 |
74．两级放大电路中的负反馈 |
|
75．射极输出电路 |
76．自举射极输出电路 |
|
77．用电容衰减高频电压 |
78．用负反馈消除自激振荡 |
|
79．电池监视电路 |
80．场效应管、三极管组成放大电路 |
|
81．PNP-NPN直接耦合放大电路 |
82．共基共射放大电路 |
|
83．晶体管开关作用 |
84．液位光电控制 |
|
85．简单的温控电路 |
86．模拟光控简易路灯自动开关电路 |
|
87．RC移相振荡器 |
88．双T选频网络 |
|
89．双T选频网络组成的振荡器 |
90．变压器反馈式振荡电路 |
|
91．场效应管变压器反馈式振荡电路 |
92．防盗报警电路 |
|
93．串联型晶体振荡电路 |
94．互补音频振荡讯响器 |
|
95．报警讯响器 |
96．音乐门铃电路 |
|
97．电子报警器电路 |
98．差动放大电路的基本形式 |
|
99．电子门铃电路 |
100．准互补对称电路 |
|
101．三管OTL互补对称电路 |
102．长尾式差动放大电路 |
|
103．差动输入单端输出 |
104．单端输入双端输出 |
|
105．单端输入单端输出 |
106．双电源式长尾差动放大电路 |
|
107．差动式放大器实验电路 |
108．具有恒流源的差动放大电路措施 |
|
109．单端输出差动放大电路的温讽分析 |
110．闪光器电路 |
|
111．运算放大器的基本接法 |
112．电流差动式运放用作交流比例放大 |
|
113．Vos的简易测量方法 |
114．Aos的简易测量方法 |
|
115．Aod的简易测量方法 |
116．共模抑制比Cmrr的简易测试 |
|
117．最大共模输入电UIcm的简易测试 |
118．Yopp的简易测试 |
|
119．SR的测量方法 |
120．基本同相放大接法 |
|
121．运放构成的LC振荡器 |
122．电热杯调温电路 |
|
123．引到反向端输入调零措施 |
124．引到同向端输入调零指施 |
|
125．为使电值不致过大的接法 |
126．利用三极管的基极电流实现Ios的温度补偿 |
|
127．利用T型网络提高等效反馈电阻 |
128．使互补管工作在甲乙类扩大输出电流的措施 |
|
129．对电容负载进行校正时措施 |
130．反相输入保护措施 |
|
131．同相输入保护措施 |
132．利用稳压管保护器件 |
|
133．电源极性错接的保护 |
134．电源启动瞬间过压保护 |
|
135．二极管检波电路 |
136．利用PN结的温度系数测量温度的电路原理 |
|
137．双二极管限幅器 |
138．反相运放基本电路 |
|
139．可变比例放大 |
140．同相运放基本电路 |
|
141．电压/电流变换电路 |
142．电流/电压变换电路 |
|
143．电压跟随器 |
144．差动放大基本电路 |
|
145．运算放大器的差动输 |
146．反相输入求和运算 |
|
147．同相输入求和运算 |
148．双端输入求和运算 |
|
149．基本积分电路 |
150．EG考滤泄漏阻对的积分运算电路 |
|
151．提高积分时间常数的措施 |
152．快速积分电路 |
|
153．模拟一阶微分方程电路 |
154．模拟二阶微分方程电路 |
|
155．基本微分电路 |
156．实用微分电路 |
|
157．利用间接方法得到近似微分 |
158．基本对数运算电路 |
|
159．利用三极管的对数特性组成对数运 |
160．反对数放大的基本电路 |
|
161．Vo正比于VxVy电路 |
162．简单的过零此较电路 |
|
163．具有滞迥特性的比较电路 |
164．双限比较电路 |
|
165．利用二级管作为上限检测幅度选择 |
166．双限三态比较电路 |
|
167．下限检幅选择电路 |
168．基本采样保护电路 |
|
169．RC无源网终的低通滤波电路 |
170．滤波电路接到组件的同相输入端 |
|
171．滤波电路接到组件的反相输入端 |
172．简单二阶RC滤波电路 |
|
173．典型RC有源滤波电路 |
174．两阶有源滤波电路 |
|
175．多路反馈二级有源滤波电路 |
176．典型二阶高通有源滤波电路 |
|
177．基本带通滤波电路 |
178．典型带通滤波电路 |
|
179．用双T网络组成的带阻滤波 |
180．输出限幅的反相器 |
|
181．实用差值运算放大器 |
182．矩形波振荡电路 |
|
183．阻容移相触发电路 |
184．电热褥调温装置 |
|
185．宽度可调的矩形波发生器 |
186．简单的锯齿波发生器 |
|
187．幅频可调的锯齿波发生器 |
188．单相桥式整流常用画法电路 |
|
189．全波整流电路的最大反向峰值电压 |
190．电容滤波电路 |
|
191．电容滤波带电阻负载 |
192．全波整流电容滤波电路 |
|
193．RC滤波电路 |
194．多段RC滤波电路 |
|
195．基本的LC滤波电路 |
196．T型滤波电路 |
|
197．二倍压整流电路 |
198．三倍压整流电路 |
|
199．基本稳压管稳压电路 |
200．基本调整管稳压电路 |
|
201．具有放大环节的稳压电路 |
202．调整管稳流电路 |
|
203．电子滤波器 |
204．串联稳压电路 |
|
205．并联稳压电路 |
206．电子催眠器 |
|
207．三端集成稳压电路 |
208．正电源输出可调的集成稳压电路 |
|
209．单相全波可控整流 |
210．硅稳压管稳压电路 |
|
211．单相半波可控整流 |
212．单相桥式半控整流 |
|
213．充电用硅整流器原理 |
214．感性负载对晶闸管的影响 |
|
215．晶闸管触发导通试验 |
216．反电动势负载晶闸管电路 |
|
217．简易电子调压电路 |
218．测试单结管分压比n |
|
219．单结管振荡电路 |
220．单结管触发应用电路 |
|
221．二极管"与"门电路 |
222．三极管"或"门电路 |
|
223．与逻辑形象化 |
224．或逻辑形象化 |
|
225．非逻辑形象化 |
226．三极管"非"门 |
|
227．三极管"与非"门 |
228．三极管"或非"门 |
|
229．三扳管双稳态电路 |
230．三极管单稳态电路 |
|
231．三极管多谐振荡电路 |
232．置位触发电路 |
|
233．射极耦合双稳态 |
234．对称式多谐振荡器 |
|
235．环形多谐振荡器 |
236．微分型单稳态电路 |
|
237．集成施密特电路 |
238．矩形波发生器 |
|
239．单脉冲电路 |
240．连续脉冲发生器 |
