电工电子电拖实验室设备,立式电工教学实验台

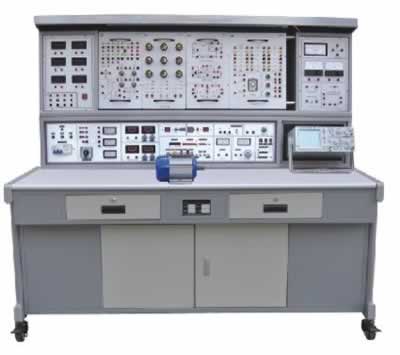

TRY-318F通用智能型电工电子电拖(带直流电机、三相可调)实验室设备
一、通用智能型电工电子电拖实验室设备简介
TRY-318F 通用智能型电工、电子、电力拖动实验室成套设备（带直流电机、三相可调）在“TRY-318E通用电工、电子、电力拖动（带直流电机）实验室设备”的基础上增加0～380V三相可调调压环节。其他功能、结构完全相同。
二、通用智能型电工电子电拖实验室设备特点：
该设备是在“通用电工、电子、电力拖动实验室成套设备”的基础上增加了直流电机的调速环节，直流实验电机等，除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该实验设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把电工学、电工原理、电子技术、电力拖动控制线路、直流电机有机的融于一体，大大节省实验室，节省管理人员，节省资金。大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
三、通用智能型电工电子电拖实验室设备结构与配备：
1、实验桌:见彩图14页，一台二座，桌子外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下都是元件储存柜，放置元器件。
2、实验台:在TRY-18C通用电工、电子实验室成套设备的基础上增加直流电机调速环节，Ia、If指示环节，0～220V直流电源。学生实验桌及示教控制台各配备一台。
3、示教控制台:1台示教控制台，分别控制12台学生台的电源，通用电路板演示屏立在实验台上，尺寸150cm×70cm，用于讲解、演示。
4、实验器材配备:
26台三相180W电动机，13台直流电机100W，26只时间继电器，78只交流接触器，156只交直流电表，13只MF-500型万用表，39只指示灯，52只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒（元件已装在元件盒内），13套剥线钳、螺丝刀、尖嘴钳等工具。
5、用户自备教学器材：示波器(型号不限)，晶体管毫伏表等。
四、通用智能型电工电子电拖实验室设备实验项目:
能完成" TRY-318A 通用智能型电工实验室设备"、" TRY-318B 通用电子实验室设备"和" TRY-28B通用电力拖动实验室设备"的全部实验项目
TRY-528立式电工教学实验台
一、立式电工教学实验台简介：
TRY-528立式电工教学实验台电工实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构，维修、更换元件拆装方便。该实验台结构合理，学校可随时按需要增添新的模块挂箱，灵活、经济。
二、实验台、实验屏和实验操作桌结构及功能：
1、实验台构成与性能
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2，负载稳定度<10－2，纹波电压:<5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5最大输出幅度(开路)：f 1.2.6直流偏置(开路)：±l0V 1.2.7输出阻抗Z：Z0=50Ω±5Ω 1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。 1.2.9压控振荡(VCF)：加外加直流电压0—±5V变化时，对应的频率变化大于l00:1。 1.2.10输出衰减:20dB40dB60dB 1.3频率计数器: 1.3.1测频范围:lHz～l00MHz。 1.3.2闸门时间:0.01S、0.1S、1S、10S 1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。 1.4单次脉冲:每次可输出一对正负脉冲。 1.5音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。 1.6七段译码器：3组七段译码器及对应译码显示数码管。 1.7绝缘电阻：>5MΩ 1.8漏电保护：漏电动作电流≤30MA ２、实验屏： 2.1外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000uA。 2.2外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～10mA。 2.3外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。 2.4外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。 2.5外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。 2.6外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。 2.7四路电流插座：与配备的电流插头配套使用，在实验中实现一表多测。 2.8指针式功率因数表：外测实验电路功率因数，2.5级。 2.9指针式±100uA电流表，1.5级，外测。 2.10指针10mA电流表，1.5级，外测。 2.11实验变压器：100W，220V/36V+110V，接线端已由面板接线柱引出，实验方便。 2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。 2.13实验屏中部：实验模块挂箱实验时安放位置。挂箱调换，安放方便。 3、实验操作桌：加强型双面防火板制成，不变形、不褪色，造型美观大方，左右有抽屉，存放工具，下边为存放柜，用于存储元器件。 三、立式电工教学实验台构成与配备 （1）构成：实验装置由实验屏、实验模块挂箱、实验操作桌构成。一台二座，规格：160×70×172cm 1、实验屏：左侧为测量电表及电流插座，右测为实验变压器，日光灯实验电路、功率因数表等，中部为实验时放置挂箱。 2、实验台：由电源、信号源、安全保护装置构成。 3、实验操作桌：桌面实验时放置实验器件，下部为储存柜储存实验器件用。 4、实验模块挂箱： TRY-01电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。 TRY-02由常用分立元件，RC选频网络测定单元组成。 TRY-03三相负载 TRY-04继电控制一单元 TRY-05继电控制二单元 （2）实验器材配备(每台2座)： 1台180W三相电动机，1只MF500万用表，2套电烙铁及烙铁架，40根叠插式实验连接线，1套工具，2张学生凳。 （3）用户自备教学器材：示波器（型号不限），毫伏表，滑线变阻器。 四、立式电工教学实验台实验项目：
1．常用电工仪表的使用 2．线性元件与非线性元件的伏安特性 3．直流电路电压与电位的研究 4．基尔霍夫定律的验证 5．迭加原理与互易定理的验证 6．代文宁定理与诺顿定理的验证 7．电压源与电流源的等效变换 8．受控源的研究 9．一阶电路的响应 10．二阶电路的响应 11．研究LC元件在直流电路和交流电路中的特性 12．交流电路参数的测量 13．正弦交流电路RLC元件的特性 14．RL及RC串联电路实验 15．RLC串联谐振电路 16．日光灯电路连接 17．改善功率因数实验 18．互感的测量 19．三相电路及功率的测量 20．R-C选频网络实验 21．二端口网络的研究 22．单相变压器实验 23．三相异步电动机的使用与起动 24．三相异步电动机的正、反转 25．三相异步电动机的Y-△起动 26．三相异步电动机的顺序控制 27．三相异步电动机的能耗制动
配置清单（每台）：
|
元件名称 |
型号 |
数量 |
备注 | |||
|
挂箱 |
电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成 |
TRY-01 |
1 |
|||
|
由常用分立元件，RC选频网络测定单元组成 |
TRY-02 |
1 |
||||
|
三相负载 |
TRY-03 |
1 |
||||
|
继电控制一单元 |
TRY-04 |
1 |
||||
|
继电控制二单元 |
TRY-05 |
1 |
||||
|
交流电机 |
180W |
1 |
||||
|
工具 | ||||||
|
万用表 |
MF47 |
1 |
||||
|
数字万用表 |
DT890B+ |
1 |
||||
|
尖嘴钳 |
1 |
|||||
|
电烙铁 |
2 |
|||||
|
烙铁架 |
2 |
|||||
|
螺丝刀 |
3 |
|||||
|
剥线钳 |
1 |
|||||
|
连接线 |
40 |
|||||
|
其他 | ||||||
|
实验台 |
1台 |
|||||
|
实验桌 |
1张 |
|||||
|
防腐皮 |
1张 |
|||||
|
凳子 |
2张 | |||||
