网孔型电工考核装置,维修电工实训装置

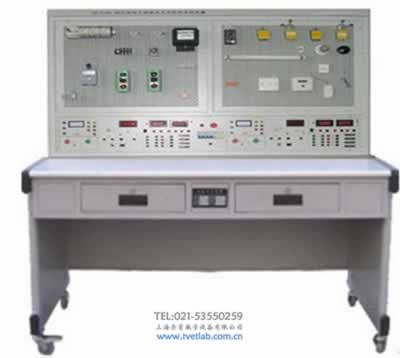

TRY-08D 双组型网孔型电工实训考核装置

一、 网孔型电工考核装置,维修电工实训装置,维修电工教学台功能简介：

网孔型电工考核装置,维修电工实训装置,维修电工教学台综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发。 双组型网孔型电工实训考核装置采用网孔板结构，外形美观，结构合理，牢固、耐用，实训方式灵活，训练与鉴定接近工业现场，添加元器件即可增加实训项目，可扩展性强，设置科学安全保护措施，确保装置和使用者人身安全，特别适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能，也可进行电工等级考核和技能鉴定，可达到劳动和社会保险职业技能鉴定中级以上水平。 双组型网孔型电工实训考核装置是各类学校实验实训室现代化的重要标志产品。

二、 网孔型电工考核装置,维修电工实训装置,维修电工教学台特点：

1、电气控制元器件都装在网孔板上，安装和撤除操作起来方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、实训台只需三相四线交流电源即可投入使用，占地面积小。

3、每组设有电压型电流型漏电保护器，并有自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。

4、实训台为双组型，台面宽敞，两个学生可同时进行实训，电源及保护独立，互不干扰。

三、 网孔型电工考核装置,维修电工实训装置,维修电工教学台技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：200Kg

四、网孔型电工考核装置,维修电工实训装置,维修电工教学台实训项目清单（也可以根据要求适配）

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

11．交流负载电功率的测量

12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路

14．三相异步电动机接触器自锁控制线路

15．三相异步电动机Y/△自动控制线路

16．用倒顺开关控制三相异步电动机正反转线路

17．接触器联锁的正反转控制线路

18．按钮联锁的三相异步电动机正反转按钮线路

19．双重联锁的三相异步电动机正反转按钮线路

20．三相异步电动机多地控制

21．工作台自动往返控制线路

22．三相异步电动机串电阻降压启动控制线路

23．三相异步电动机能耗制动控制线路

五、 网孔型电工考核装置,维修电工实训装置,维修电工教学台实训项目所需元器件清单（每组配备清单）

TRY-760B 中级电工电拖实训考核柜

一、网孔型电工考核装置,维修电工实训装置,维修电工教学台特点：

TRY-760B 中级电工电拖实训考核柜是根据初、中级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式实训装置。中级电工电拖实训考核柜以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器及配套实训教学器材，能完成初、中级电工考核鉴定中的电力拖动控制与照明电路的实操项目，中级电工电拖实训考核柜坚持理论联系实际的原则，突出技能实训，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实训，有效降低材料消耗，延长使用寿命。实训装置适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初、中级电工电拖专业实训教学考核。

二、网孔型电工考核装置,维修电工实训装置,维修电工教学台结构及电器配置：

中级电工电拖实训考核柜按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。

三、网孔型电工考核装置,维修电工实训装置,维修电工教学台主要技术参数：

1、输入电源：电压AC380V±5%，电流5A。

2、外形尺寸：700cm×500cm×1700cm

3、设备重量：230Kg

四、网孔型电工考核装置,维修电工实训装置,维修电工教学台实训操作项目：

1.触摸开关控制白炽灯电路；

2.白炽灯控制电路；

3.人体感应开关控制楼梯白炽灯电路；

4.声控开关控制楼梯白炽灯电路；

5.日光灯控制电路；

6.单相电度表直接安装电路；

7.单相电度表间接安装电路；

8.单相电动机控制电路；

9.并励直流电动机调磁调速电路；

10.并励直流电动机电枢回路串电阻调速电路；

11.并励直流电动机电枢回路串电阻二级起动

控制电路；

12.并励直流电动机电枢反接法正反转控制电路；

13.电流互感器与电流表配用接线电路；

14.电压表、电流表安装电路；

15.三相四线有功电度表直接安装电路；

16.三相四线有功电度表间接安装电路；

17.三相四线无功电度表直接安装电路；

18.三相四线无功电度表间接安装电路；

19.一台电流互感器用于单相回路的接线电路；

20.两台电流互感器接成不完全星形接线电路；

21.三台电流互感器接成星形接线电路；

22.两台电流互感器差接接线电路；

23.三台电流互感器接成三角形接线电路；

24.万能转换开关和电压表测量三相电压接线

电路；

25.异步电动机点动控制电路；

26.异步电动机自锁控制电路；

27.具有过载保护自锁控制电路；

28.异步电动机单向点动、起动控制电路；

29.异步电动机两地控制电路；

30.异步电动机联锁正反转控制电路；

31.正反转点动、起动控制电路；

32.双重联锁正反转控制电路；

33.自动往返控制电路；

34.位置开关作自动停止正反转起动控制电路；

35.带有点动的自动往返控制电路；

36.异步电动机星、三角控制电路；

37.接触器控制星、三角控制电路；

38.串电阻降压起动控制电路；

39.异步电动机反接制动控制电路；

40.异步电动机能耗制动控制电路；

41.双速电动机的切换运行控制电路；

42.手动顺序起动控制电路；

43.自动顺序起动控制电路；

44.C620-1型车床控制电路；

45.电动葫芦 电气控制电路；

46.Y3150型滚齿机控制电路；

注：中级电工电拖实训考核柜配备2台三相异步电动机(180W)，一台双速三相异步电动机(180W)，一台直流电动机(180W)。
