机床电气考核室设备,机床电路实训设备

机床电路电气实训考核室设备适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核，包含综合机床电气电路实训考核鉴定装置（四个机床电路），机床电气电路仿真实训考核鉴定装置，万能铣床电气技能培训考核实训装置，龙门刨床电气技能实训考核装置，卧式铣床电气技能培训考核实训装置，万能铣床电气技能实训考核装置（半实物），卧式镗床电气技能实训考核装置（半实物）等等

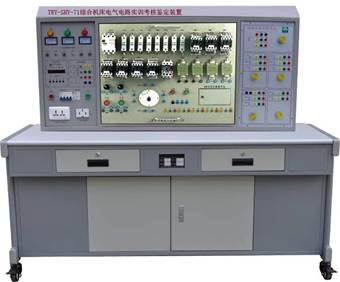

TRY-SHY-71综合机床电气电路实训考核鉴定装置（四个机床电路）

本装置是我公司为各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。它用于课堂演示、机床电气控制原理性操作及实训实习考核。装置通过方便地更换挂箱可分别考核四种机床电路，利用率高、减少资金投入，每个挂箱设置独立的故障设置盒，操作方便。由于设备均采用工业上通用的电器，因而可作为电工类职业培训的考核设备。通过本设置的培训能提高学生动手能力和故障排除技能，并克服以往在实际设备上进行教学费用高且难以达到教学目的的弱点。

通过更换挂箱能完成以下四种机床电路的实训考核：

1、X132W型万能铣床电气技能实训考核

2、T138卧式镗床电路技能实训考核

3、Z3110摇臂钻床电路技能实训考核

4、CA6210普通车床电路技能实训考核

每个电路均设有17-25个故障点，通过挂箱上的故障设置盒随机设计故障点。

特点

1、一台装置能完成四种机床电路的实训考核，经济效益显著。

2、设有电压型和电流型保护器，能确保操作者人身安全，还设有实验管理器，可设定实训时间，定时报警且切断电源。为学员的考核提供一个统一的标准。

3、设有单片机和全程监控三相输出工作电源相间、线间过载或短路，一旦发生即切断电源且告警，故障排除，按下复位按钮后才能重新启动电源，确保设备安全。

TRY-SHY-72综合机床电气电路实训考核鉴定装置（四个机床电路）

结构与外形同“TRY-SHY-71”，只是实训机床电路不同。

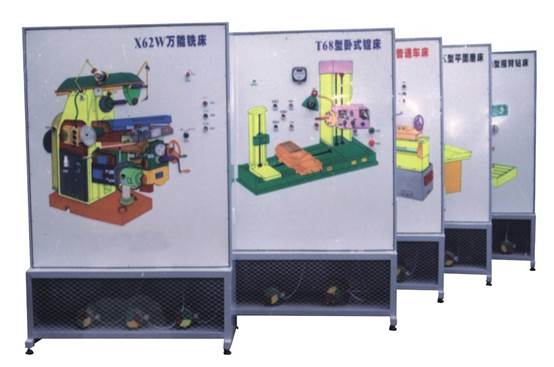

TRYXKF-838机床电气电路仿真实训考核鉴定装置

机床电气电路仿真实训考核鉴定装置

该系列实训装置是为各大中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位机床电气控制内容的实训、考核而研制的，也可用于课堂演示。机床电气控制原理性操作及实践实习，人为隐蔽地设置了故障演示点，提供了全方位真实的机床电气故障排除训练，是进行技能考核的理想设备。

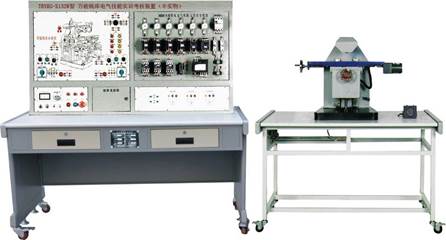

TRY-X132W万能铣床电气技能培训考核实训装置

本实训装置是为各大、中专院校、职业学校的电气、自动化及相关专业社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的实训考核设备。其可用于课堂演示、机床电气控制原理性操作及实验实习。装置设有形象的实际设备示意图，采用实际电器，接近工作现场，并能克服以往只能在实际设备上进行教学，费用高且难以实现教学目的的弱点。达到了耗资少、教学效果显著的目的。断路器、熔断器、接触器、热继电器、变压器等元器件直接安装在面板表面，可以很直观的看它们的动作情况。装置可方便地用开关设置几十种故障，方便实训及考核。装置均设有完善的人身安全保护体系保障实训师生安全。

技术指标

1、工作电源：三相四线(或三相五线)AC380V±10%50Hz

2、外形尺寸(mm)：1510×730×1635

3、整机容量：＜1.0kVA

基本装备

电源控制面板

(1)提供三相交流电源(AC380V、带有漏电保护措施)

(2)人身安全保护体系：提供电压型漏电保护电路、电流型漏电保护器

机床立体示意图面板

(1)面板上安装有机床的所有主令电器及动作指示灯，机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作

(2)面板上印有对应机床的立体示意图，可以看出机床外形轮廓，清晰直观

元器件安装面板面板上装有断路器、熔断器、接触器、热继电器、变压器等实际元器件，贴近工业现
