维修电工仪表照明技能培训实训考核装置

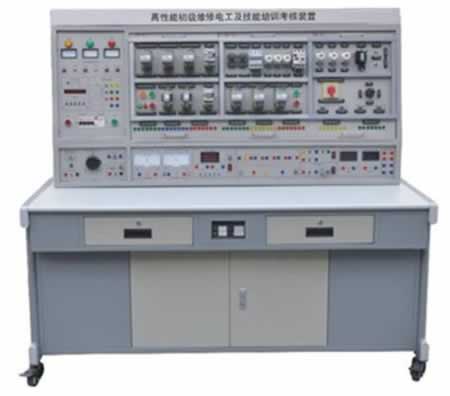

TRYW-01A高性能初级维修电工及技能培训考核实训装置

一、功能简介：

TRYW-01A高性能初级维修电工及技能培训考核实训装置是根据劳动和社会保障部颁发的维修电工初级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训设备，通过本实训设备的实训操作，能快速掌握该课程的实用技术与操作技能。高性能初级维修电工及技能培训考核实训装置不仅可供学生实训操作，也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级维修电工技能考核的理想实训教学设备。

高性能初级维修电工及技能培训考核实训装置

二、高性能初级维修电工及技能培训考核实训装置组成及特点：

(一)DW01电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：

1、主控功能板

(1)三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；

(2)设有450V指针式交流电压表三只，指示电源输入的三相电压；

(3)定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生实验技能的考核提供一个统一的标准。

2、交、直流电源

(1)励磁电源：直流220V/0.5A，具有短路保护。

(2)电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。

(3)直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。

(4)交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

3、交、直流仪表

(1)交流电压表：0～500V带镜面交流电压表一只，精度1.0级。

(2)交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。

(3)功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。

(4)直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。

(5)直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。

（二）实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁）。

（三）实训挂箱

挂箱上已安装有熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等，所有器件均采用国内外知名品牌。各种实训元器件的接线都在接线端子排上进行接线，避免了因长期在器件本身进行螺丝拆装而导致元器件的损耗，通过走线槽走线，进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构插连接线，安全快捷。

1．DW-01维修电工实训组件（一）

挂板上装有热继电器、交流接触器、按钮指示灯（6.3V），接线端子和安全插座等。

2．DW-02维修电工实训组件（二）

挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子和安全插座等。

3．DW-03维修电工实训组件（三）

挂箱上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等

4．DW-00电子线路安装板：用于电子线路板调试时的固定

5．电子线路实训板（4块）

6．三相鼠笼式异步电动机380V/Y

7．三相鼠笼式异步电动机380V/△

三、高性能初级维修电工及技能培训考核实训装置技术参数：

1.输入电压：三相四线（或三相五线）380V±10%50Hz

2.工作环境：温度范围为-10～＋40℃相对湿度＜85%（25℃）

3.外形尺寸：1680×800×1600mm3

4.装置容量：＜1.5KVA

四、高性能初级维修电工及技能培训考核实训装置实训项目：

1.三相异步电动机直接启动控制控高性能初级维修电工及技能培训考核实训装置

2.三相异步电动机接触器点动控制线路

3.三相异步电动机接触器自锁控制线路

4.具有过载保护的正转控制线路

5.按钮联锁的三相异步电动机接触器正反转控制线路

6.三相异步电动机的顺序控制

7.三相异步电动机的多地控制

8.接触器控制Y/△降压起动控制线路

9.时间继电器控制Y/△降压起动控制线路

10.安装调试通电延时带直流能耗制动Y-△启动控制线路

11.接触器联锁的正反转控制线路

12.按钮接触器复合联锁电动机正反转控制线路

13.接触器控制串联电阻降压起动控制线路

14.时间继电器控制串联电阻降压起动控制线路

15.工作台自动往返控制线路

16.半波整流能耗制动控制线路

17.单相运行反接制动控制线路

18.C620型车床的接线、故障与维修

19.Z3040摇臂钻床接线、故障与维修

20.安装调试数字步进电机线路

21.光控开关和报警电路

22.设计并安装调试电压上、下限报警电路（全自动冰箱保护器）

23.安装和调试数字钟电路

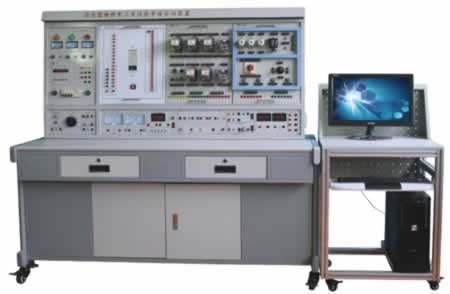

TRYW-01B高性能中级维修电工及技能培训考核实训装置

一、功能简介

TRYW-01B高性能中级维修电工及技能培训考核实训装置可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该实训装置不仅可供学生学习锻炼，更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想教学设备。

高性能中级维修电工及技能培训考核实训装置

二、高性能中级维修电工及技能培训考核实训装置特点

1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；操作内容的选择具有典型性、实用性；

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；

3、技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂各类电机的电力拖动系统,并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求；

4、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。

三、高性能中级维修电工及技能培训考核实训装置技术性能

1.输入电压：三相四线制380V±10%50Hz

2.工作环境：环境温度范围为-5～＋40℃相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.外形尺寸：157×73×150cm3

四、实验项目

（一）电气控制及电机拖动实训

1.三相异步电动机直接启动控制

2.三相异步电动机接触器点动控制线路

3.三相异步电动机接触器自锁控制线路

4.三相异步电动机定子串电阻减压启动手动控制线路

5.三相异步电动机定子串电阻减压启动自动控制线路

6.Y-△启动自动控制线路

7.用倒顺开关的三相异步电动机正反转控制

8.接触器联锁的正反转控制线路

9.按钮联锁的三相异步电动机接触器正反转控制线路

10.双重联锁的三相异步电动机正反转控制线路

11.单向减压启动及反接制动控制线路

12.能耗制动的控制线路

13.三相异步电动机的顺序控制

14.三相异步电动机的多地控制

15.工作台自动往返控制线路

16.三相线绕式异步电动机手动控制线路

17.三相线绕式异步电动机自动起动控制线路

18.C620型车床的接线、故障与维修

19.Z3040摇臂钻床电气控制线路

20．电动葫芦控制线路

21.接触器控制双速电动机的控制线路

22.时间继电器控制双速电机的控制线路

23.按定子电流原则加入励磁的起动控制线路

24.简易同步电动机的能耗制动控制线路

25.直流电机启动调速

26.并励直流电动机电枢回路串电阻起动与调速

27.带有能耗制动的反转控制线路

28.励磁反接制动的控制线路

（二）电工、电子技术综合实训

1.日光灯接线

2.单相整流装置电路的组装

3.并联型硅稳压管稳压电路的组装

4.串联型晶体管稳压电路的组装

5.JS20单结晶体管时间继电器

6.JSJ型晶体管时间继电器7.接近开关

8.微音放大电路的测试

9.智力竞赛抢答器

10.依靠漏电流触发的简易交流开关电路

11.家用调光台灯电路

（三）PLC、变频器综合实训

（1）PLC基本技能实训

1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）

3.PLC仿真实训

（2）PLC模拟控制应用实训

4.数码显示控制

5.抢答器控制（优先级、数值运算，具有声效功能）

6.天塔之光控制（闪烁、发射、流水型）

7.音乐喷泉控制（具有声效功能）

8.十字路口交通灯控制

9.水塔水位控制

10.自动送料装车系统控制

11.四节传送带控制

12.装配流水线控制

13.多种液体混合装置控制

14.自控成型机控制

15全自动洗衣机控制（具有声效功能）

16.电镀生产线控制

17.自控轧钢机控制

18.邮件分拣机控制

19.自动售货机控制

20.机械手控制

21.四层电梯控制（实物）

22.加工中心控制（实物）

（3）PLC实物控制实训

1.步进电机运动控制

2.直流电机控制3.温度PID控制（具有声效功能）

（4）PLC高级技能实训（设计、安装、调试及检修）

1.PLC控制的三相异步电动机正反转控制

2.PLC控制的三相异步电动机Y/△启动控制

3.PLC控制的三相异步电动机降压启动控制

4.PLC控制的三相异步电动机能耗制动控制

5.C620车床电气控制线路

6.C6130车床电气控制线路

7.电动葫芦电气控制线路

（5）PLC、变频器综合应用技能实训

1.变频器功能参数设置与操作

2.变频器报警与保护功能

3.外部端子点动控制

4.变频器控制电机正反转

5.多段速度选择变频调速

6.变频器无级调速

7.基于外部模拟量（电压/电流）控制方式的变频调速

8.瞬时停电启动控制

9.PID变频调速控制

10.PLC控制变频器外部端子的电机正反转

11.PLC控制变频器外部端子的电机运行时间控制

12.基于PLC数字量控制方式的多段速

13.基于PLC通信方式的变频器开环调速

14.基于PLC通信方式的速度闭环控制

15.变频器恒压供水系统的模拟

五、装置的配备

(一)DW01电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：

1、主控功能板

(1)三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；

(2)设有450V指针式交流电压表三只，指示电源输入的三相电压；

(3)定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生实训技能的考核提供一个统一的标准。

2、交、直流电源

(1)励磁电源：直流220V/0.5A，具有短路保护。

(2)电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。

(3)直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。

3、交、直流仪表

(1)交流电压表：0～500V带镜面交流电压表一只，精度1.0级。

(2)交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。

(4)直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。

(5)直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。

4、整流二极管：IN5408四只

（二）实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁）。

（三）实验组件

1．DW-01维修电工实训组件（一）

挂箱上装有热继电器、交流接触器380V、按钮指示灯（6.3V），接线端子等。

2.DW-02维修电工实训组件（二）

挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。

3．DW-03维修电工实训组件（三）

挂箱上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。

4．DW-04维修电工实训组件（五）

挂箱上装有交流过电流继电器、直流过电流继电器、整流器、日光灯管、接线端子排等。

5．DW-05电工技能实训组件（四）

提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。

6．PLC主机挂箱

配三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。

7．PLC实训演示挂箱

序号	编号	控制对象实训模块	实训教学目标
1	SX1	抢答器/音乐喷泉	通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。
2	SX2	装配流水线/十字路口交通灯	通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
3	SX3	水塔水位/天塔之光	通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。
4	SX4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
5	SX5	多种液体混合装置	通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6	SX6	自动售货机	通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。
7	SX7	自控轧钢机/邮件分拣机	通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。
8	SX8	机械手控制/自控成型机	通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9	SX9	加工中心	通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
10	SX10	四层电梯	通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。

8．变频器实训挂箱

配置三菱FR-S520变频器，带有RS485通讯接口及BOP操作面板。

9．电机导轨及光码盘测速系统

含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨1幅，道轨平整度好，无应力变形，同心度好。

10．工控组态软件一套：

打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。

11．PLC仿真实训软件一套：

（1）通过PLASH虚拟环境实时显示PLC的运行状态

（2）可以实现PLC虚拟接线，并对接线进行错误检查

（3）PLC编程训练、PLC程序编写测试等功能

（4）实现PLC运行模拟，对错误程序进行检查

12．线绕式异步电动机转子电阻箱

13．电子线路按装板

用于电子线路板调试时线路板的固定

14．直流并励电动机DC220V

15．三相鼠笼电动机AC220V（Y）

16．三相鼠笼电动机AC380V（Y/△）

17．双速异步电动机AC380V（△/YY）

18．三相线绕式异步电动机AC380V（Y）

19．三相同步电动机交流380V（Y）

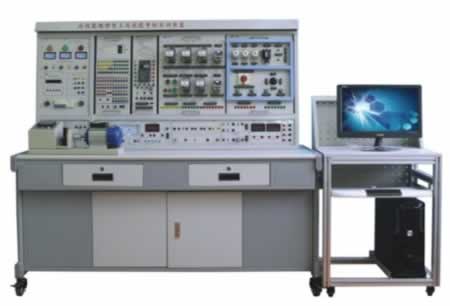

TRYW-01C高性能高级维修电工及技能培训考核实训装置

一、功能简介

TRYW-01C高性能高级维修电工及技能培训考核实训装置适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足中、高级大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想教学设备。

高级维修电工及技能培训考核实训装置

二、高性能高级维修电工及技能培训考核实训装置特点：

1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；

2.实训台只需三相四线的交流电源，即可投入使用；

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统,并可满足维修电工的安装、调试、故障分析及排除的技术要求；

4.实训台设有电压型和电流性漏电保护器，能确保操作者的人生安全；

5.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；

6.通过走线槽进行走线，进行工艺布线训练。

7.具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。

三、高性能高级维修电工及技能培训考核实训装置技术性能：

1.输入电压：三相四线（或三相五线）～380V±10%50Hz

2.工作环境：温度-10～＋40℃相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.重量：100Kg

5.实训台尺寸：1305×805×1630mm3

6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

四、装置的基本配置及功能

（一）DW02电源控制箱

主控屏为铁质双层亚光密纹喷塑结构，铝质面板。

（二）主控功能板配备资源

1.三相四线电源输入，经漏电保护器后，经过总开关，通过起、停按钮控制接触器通断，并设有急停控制按钮；

2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压；

3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数，为学生实训技能的考核提供一个统一的标准；

4.智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。

5.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；

6.4只5408二极管，用于能耗制动的整流电路；

7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

（三）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。

五、实训项目

1.三相异步电动机直接启动控制电路

2.三相异步电动机点动控制电路

3.三相异步电动机自锁控制电路

4.三相异步电动机按钮联锁正反转控制电路

5.三相异步电动机接触器联锁正反转控制电路

6.三相异步电动机双重联锁正反转控制电路

7.三相异步电动机工作台自动往返控制电路

8.两台三相异步电动机顺序启动、顺序停转控制电路

9.三相异步电动机的两地控制电路

10.接触器控制的Y-△控制

11.时间继电器控制的Y-△控制

12.三相异步电动机单向启动反接制动控制电路

13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路

14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15.三相异步电动机正反转启动能耗制动控制电路

16.单相鼠笼电动机电容启动控制电路

17.双速交流异步电动机手动变速控制电路

18.双速交流异步电动机自动变速控制电路

19.断电延时直流能耗制动的Y-△启动控制电路

20.通电延时带直流能耗制动的Y-△启动控制电路

21.三相异步电动机双重联锁正反转能耗制动控制线路

22.三相异步电动机双重联锁正反转启动反接制动控制线路

23.C620型车床电气控制线路

24.电动葫芦电气控制

25.Y3150滚齿机控制电路

26.可编程控制器的基本指令操作

27.LED数码显示控制

28.天塔之光控制的模拟

29.十字路口交通灯的模拟

30.机械手动作的模拟

31.四节传送带的模拟

32.装配流水线控制的模拟

33.五相步进电机控制的模拟

34.水塔水位模拟控制模拟

35.液体混合装置模拟控制的模拟

36.邮件分拣机模拟控制的模拟

37.轧钢机模拟控制的模拟

38.自动成型机模拟控制

39.自动送料装车控制的模拟

40.全自动洗衣机控制的模拟

41.电镀生产线控制的模拟

42.PLC控制的三相异步电动机正反转控制

43.PLC控制的三相异步电动机Y-△启动控制

44.PLC控制的三相异步电动机降压启动控制

45.PLC控制的三相异步电动机能耗制动控制

46.变频器功能参数设置与操作

47.变频器报警与保护功能

48.多段速度选择变频调速

49.外部端子点动控制

50.控制电机正反转运动控制

51.控制电机运行时间操作

52.瞬间停电变频器参数设定

53.外部电压变频调速

54.外部电流变频调速

55.三相异步电动机的变频开环调速

56.PLC控制变频器调速

六、实训组件配置

序号	挂箱编号	实训模块名称	数量	备注
1	DW-06	维修电工实训考核组件（一）	1件	提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只
2	DW-07	维修电工实训考核组件（二）	1件	提供空气开关1只、3P熔断器2只、交流接触器3只
3	DW-08	维修电工实训考核组件（三）	1件	提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只
4	DW-09	维修电工实训考核组件（四）	1件	提供交流接触器4只
5	DW-PLC	PLC可编程控制器实训组件	1件	提供三菱FX1N-24MR-001型主机
6		PLC实训模块	1套（16件）	熟悉PLC指令的用法及编程方法
7	DW-BPQ	变频器实训组件	1件	提供三菱FR-S520SE-0.4KW变频器，可与PLC进行通讯实训
8		SC-09编程电缆	1根	用于PLC主机与PC机通讯
9		编程软件	1套	提供三菱SWOPC-FXGP/WIN-C编程软件
10		网孔实操板	1块	通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，能培养学生的动手能力和操作技能。该网孔板还可作为实训项目的扩展模块。
11		单相电容起动电动机	1台	交流220V
12		三相鼠笼异步电动机	1台	交流380V/△
13		三相鼠笼异步电动机	1台	交流380V/Y（带速度继电器）
14		三相双速异步电动机	1台	交流380V/△/YY

PLC实训模块（整套）

序号	模块编号	实训模块名称	序号	模块编号	实训模块名称
1	PLC-M	基本指令练习（三菱主机）	9	PLC-008	水塔水位
2	PLC-001	LED数码显示	10	PLC-009	液体混合装置
3	PLC-002	天塔之光	11	PLC-010	邮件分拣机
4	PLC-003	十字路口交通灯	12	PLC-011	轧钢机
5	PLC-004	机械手	13	PLC-012	自控成型机
6	PLC-005	四节传送带	14	PLC-013	自动送料装车
7	PLC-006	装配流水线	15	PLC-014	全自动洗衣机
8	PLC-007	五相步进电机	16	PLC-015	电镀生产线

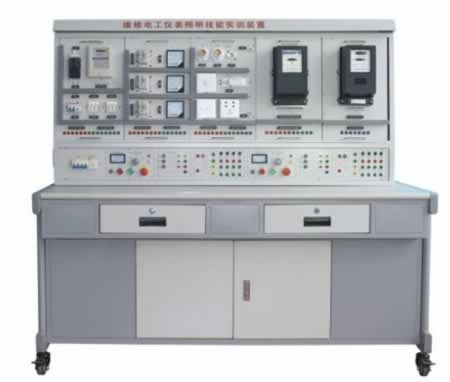

TRYW-01D维修电工仪表照明实训考核装置

功能简介：

TRYW-01D维修电工仪表照明实训考核装置集理论、实际操作和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电路的操作实训台，而且也可用于劳动职业技能鉴定部门、大中专院校、职校、技校完成初级、中级、高级维修电工技能考核的理想实训设备。

维修电工仪表照明实训考核装置

一、维修电工仪表照明实训考核装置装置特点：

1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；

2.操作台只需三相四线的交流电源，即可投入使用；

3.装置设有电压型和电流性漏电保护器，能确保操作者的人身安全；

4.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行，有利于保护元器件；

5.通过走线槽进行走线，进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线，安全快捷。

6.装置的设计为双组型，控制屏左右两边电源独立且互不干扰，可供两个学生同进完成实训操作。

二、维修电工仪表照明实训考核装置技术性能：

1.输入电压：三相四线（或三相五线）～380V±10%50Hz

2.工作环境：温度-10～＋40℃相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.重量：100Kg

5.外形尺寸：1605×805×1630mm3

6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

三、维修电工仪表照明实训考核装置的基本配置及功能

实训台设有两组电源，通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护。

1.交流电源：实训台提供线电压380V和相电压220V两种电源，还设有多个单、三相电源插座；

2.整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。

3.各种规格的电阻

提供75Ω/75W功率电阻三个，用于降压启动电路。

提供10Ω/25W功率电阻一个，用于能耗制动电路。

4.智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T，精度1.0级。

5.实训桌：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方，桌子左右各设有两个抽屉。

四、维修电工实训设备组件配置

序号	挂箱编号	实训模块名称	数量	备注
1	DW-10	仪表照明实训考核组件（一）	1件	提供二极漏电保护器1只、3P熔断器2只、闸刀开关1保、单相电度表1只
2	DW-11	仪表照明实训考核组件（二）	1件	提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只
3	DW-12	仪表照明实训考核组件（三）	1件	提供交流电流表3只、电流互感器3只
4	DW-13	仪表照明实训考核组件（四）	1件	提供交流电压表1只、三相功率因数表1只、电压指示切换开关1只
5	DW-14	仪表照明实训考核组件（五）	1件	提供三相三线有功电度表1只
6	DW-15	仪表照明实训考核组件（六）	1件	提供三相四线有功电度表1只
7	DW-16	仪表照明实训考核组件（七）	1件	提供三相四线无功电度表1只

五、维修电工仪表照明实训考核装置实训项目

1.插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

2.两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

3.三个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

4.日光灯线路的接线

5.声控开关控制白炽灯电路的接线

6.触摸延时开关控制白炽灯电路的接线维修电工仪表照明实训考核装置

7.人体感应开关控制白炽灯电路的接线

8.单相电度表直接接线电路

9.单相电度表经电流互感器的接线电路

10.电压表、电流表接线电路

11.万能转换开关的电压表测量三相电压接线

12.一只电流互感器用于单相回路的控制电路接线

13.三只电流互感器接成星形接线电路

14.三只电流互感器接成三角形接线电路

15.三相功率因数表的测量电路

16.三相三线有功电度表的接线电路

17.三相三线有功电度表经电流互感器的接线电路

18.三相四线有功电度表的接线电路

19.三相四线无功电度表经电流互感器的接线电路

20.三相四线无功电度表的接线电路

21.三相四线无功电度表经电流互感器的接线电路

供应导航Navigation

首页 / 供应信息 / 电工电子电气实验实训考核

维修电工仪表照明技能培训实训考核装置

智能楼宇实验实训设备、教学电梯

相关供应
