船舶锚机电气控制技能实训装置

TRYCBK-04船舶锚机电气控制技能实训装置

一、船舶锚机电气控制技能实训装置概述

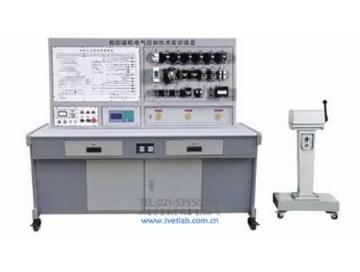

TRYCBK-04船舶锚机电气控制技能实训装置由电源控制面板、锚机控制线路面板、锚机控制元件面板、交流三速电动机、主令控制器、模拟故障开关箱及实训桌等组成。适用于海事、航海类院校的船舶电气和轮机工程等专业、社会船舶造修单位、船员培训机构关于锚机机电一体化控制的教学、培训及考核。

二、船舶锚机电气控制技能实训装置特点

1.将锚机控制电路的所有电气元器件直接安装在面板表面，能够直接观察其动作状态

2.面板上印有锚机控制原理图、故障点分布及指示灯可指示各继电器的相应动作

3.采用真实的船用主令控制器控制设备，以达到模拟现场操作的目的

4.配有专业设故排故设备可模拟所有常见的电气故障，可避免直接接触强电，安全可靠

三、船舶锚机电气控制技能实训装置技术性能

1.输入电源：AC380V±10%50Hz

2.工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3.装置容量：＜1kVA

4.外型尺寸：1572mm×718mm×1522mm

四、船舶锚机电气控制技能实训装置组成和配置

1.电源控制面板（铝质面板）

（1）交流电源（带有漏电保护措施）取自市电。

（2）人身安全保护体系

电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源。

电流型漏电保护装置：控制屏内漏电流超过一定值，即自动切断电源，保护人身安全。

2.锚机电气线路图

面板上印有锚机控制线路的原理图和故障设置点，安装有继电器、接触器动作指示灯，指示灯可以指示继电器、接触器的相应动作。可以很直观地看出锚机控制回路的工作过程。

3.锚机电气线路元器件区

面板上装有断路器、熔断器、接触器、热继电器和变压器等元器件，可直观的观测其动作情况。

4.电动机和主令控制器

锚机电动机采用三速鼠笼式异步电动机模拟。

主令控制器用于控制锚机的起锚抛锚操作。

5.故障开关箱

设有16个开关，可进行故障设置及模拟热继电器动作和过电流继电器动作。

6.实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏，并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

五、船舶锚机电气控制技能实训装置实训项目

1.熟悉常用低压电器的结构、原理

2.熟悉锚机控制电路原理图

3.船用主令控制器的使用

4.轮机员起锚抛锚操作训练
