船舶绞缆机电气控制技能实训装置

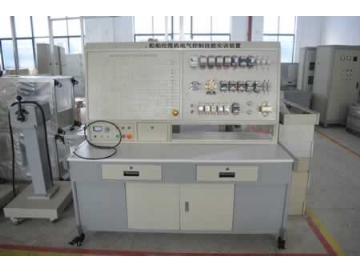

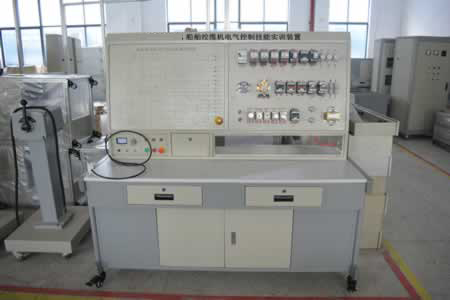

TRYCBK-03船舶绞缆机电气控制技能实训装置

一、船舶绞缆机电气控制技能实训装置概述

船舶绞缆机电气控制技能实训装置”是根据职业院校的船舶电气、船舶电气自动化、船舶机电及相关专业以及各职业鉴定站（所）等单位的船舶电气控制的实训教学、技能要求而研制的。该实训设备均采用工业中通用的电器，不仅可以用于课程演示、电气控制操作，还可以作为船舶电气维修方面的培训考核设备。

二、船舶绞缆机电气控制技能实训装置技术性能

1.输入电源：三相四线（或三相五线）～380V±10%50Hz

2.工作境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量：＜1.5kVA

三、船舶绞缆机电气控制技能实训装置基本配置

本装置由电源控制部分、仪表测量部分、船舶绞缆机电气控制线路、交流三速异步电机、故障设置、排除箱、电源插座等组成。

1.电源控制部分

提供三相交流电源，带有漏电保护功能，并配有一只指针式交流电压表，指示三相电网的线电压。

2.仪表测量部分

提供交流电压表一只、交流电流表一只，用于控制线路测量。

3.船舶绞缆机电气控制线路

提供控制回路所需的按钮、交流接触器、热继电器、变压器、交流电磁阀、时间继电器等元器件。

4.故障设置、排除箱

由“故障设置区”、“故障排除区”、“故障指示区”组成，可任意设置故障，待故障排除后，故障指

示区可自动指示故障排除情况。

四、船舶绞缆机电气控制技能实训装置实训项目

1.熟悉舶常用低压电器的结构、原理

2.船舶绞缆机电气控制线路的分析、调试

3.船舶绞缆机电气控制线路的故障检测

4.船舶绞缆机电气控制线路的故障排除
