TRY-Mcore多核单片机模块化实验开发系统

一、多核单片机模块化实验开发系统介绍

TRY-Mcore多核单片机模块化实验开发系统(简称实验系统)，CPU配置灵活，接口扩展无极限。支持MCS-51、C8051F020、MCS-96、AVR、PIC等单片机和CPLD/FPGA实验和开发，一改传统实验箱实验电路在板模式，系统分成两部分：系统控制部分（右侧）和实训扩展区（左侧），实训扩展区的实验模块可以按需配置，节省资源。适合“51/96/AVR/PIC/MSP430单片机原理及接口技术”、“CPLD/FPGA原理及其应用技术”教学实验大纲要求，配有丰富的实验模块，提供完善的实验例程，是各高等院校开展微处理器教学、课程设计、电子设计竞赛及科研开发的理想设备。

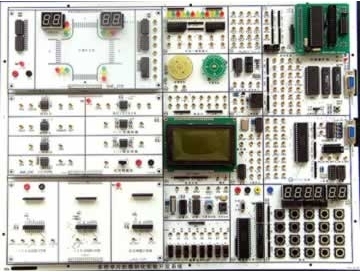

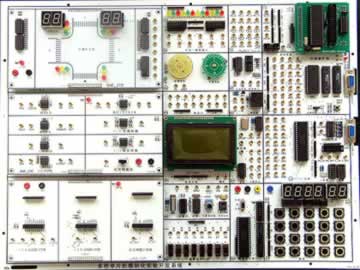

多核单片机模块化实验开发系统

二、多核单片机模块化实验开发系统组成：

·硬件：

（1）控制部分组成：单片机CPU插卡区，系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*5键盘电路，开放式6位动态数码管显示电路，配有二个串口接口，CPU资源全部引出。单片机CPU插卡区标配为51KH-CPU卡(AT89S52)，其余卡为选配。

（2）输入/输出：128*64LCD图文电路（或字符式1602LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/输出电路，排针∕锁紧孔转接口、音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口。

（3）接口芯片：二片8255；

（4）控制对象：喇叭、蜂鸣器、小型直流电机、步进电机、继电器等；

（5）实训扩展区：提供总线接口，可选配我公司各种扩展模块或自行扩展设计。

·软件：

实验系统配置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。

·电源：

实验系统内置高性能直流稳压电源。

·机箱：

实验系统配置轻便铝合金箱子作为实验仪机箱。

三、多核单片机模块化实验开发系统主要特点

在传统实验箱基础上精心改版，以多CPU、小系统、易扩展为设计思想，系统控制部分只提供实验所需的公共资源和控制信号，三个实训扩展区为实验、实训模块提供系统总线接口。

（1）多CPU：CPU仿真器和实验系统彻底分开，实验系统只留CPU接口不含CPU，这样只要更换不同CPU卡，就可支持不同类型CPU实验开发。目前支持的CPU为AT89S52，KEILC51，C8051F020，80C196KB，AVR，PIC，MSP430等。

（2）支持EDA开发：通过选配EDA扩展卡，实现EDA和单片机两合一，可分别控制实验电路。

（3）模块化：提供众多的实验模块（见五）和开放式键盘、显示器、串口等,为适应多种方式实验提供可能。

（4）二次开发：系统将地址总线、数据总线、控制总线全部引出，系统板留有实训扩展区，用户可按照BUS接口总线的定义自行开发所需的接口模块，使系统可以无限升级，真正成为一个开放式的系统。

（5）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。

（6）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。

四，CPU卡种类（可选）

1,51KH—CPU(AT89S52)

2，Keil—CPU（SST89E58）

3,C8051F020—CPU

4,96K—CPU（80C196KB）

5,Atmega16/32核心板

6,Pic16F877核心板

7,MSP430F168核心板

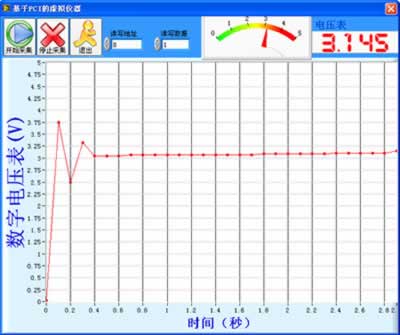

还可完成Labview虚拟仪器实验

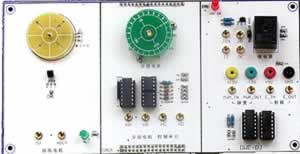

五，实验模块内容（可选）

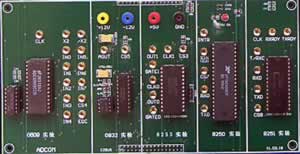

1，AD类ADCOM

(1)0809AD实验

(2)0832DA实验

（3）8253定时计数器接口

（4）8250异步通信接口

（5）8251通信接口

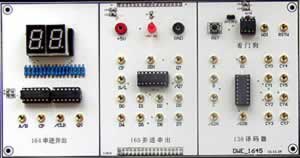

2，串并类DWE-1645

（1）74LS164芯片组成串转并

（2）74LS165芯片组成并转串

（3）138译码

（4）MAX813L看门狗

3，串行总线类DWE_I2C

（1）TLC549芯片组成串行AD转换

（2）TLC5615芯片组成串行DA转换

（3）24C02I2CRAM

（4）PC8563日历钟

（5）93C46串行EEPROM

（6）LM331V/F压频转换

（7）LM331F/V转换

（8）红外线收发

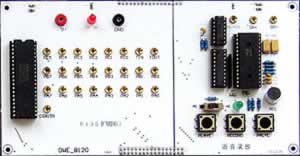

4，语音录放DWE_8120

（1）ISD1110语音录放

（2）8155扩展接口,

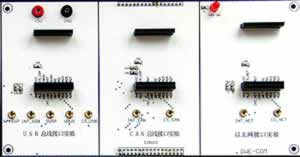

5，通行类DWE_COM

（1）1581芯片USB总线接口

（2）SJA1000芯片和TJA1050芯片组成CAN总线接口

（3）RTL8019AS芯片以太网接口

6，键盘显示类DWE_DISK

（1）4X4矩阵键盘

（2）8个独立键盘

（3）8位静态显示

7，LED点阵类DWE_LEDIC

（1）LED16X16点阵

（2）18B20数字温度测量

（3）485通信接口

（4）IC卡座接口

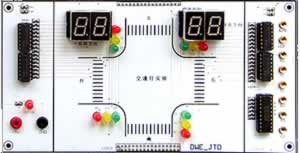

8，交通灯类DWE_JTD。含数码管倒计时的道路模拟交通灯

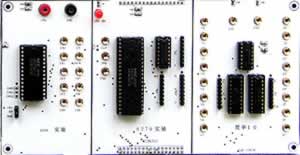

9，IO接口类DWE_IO579

(1)8259中断接口电路

（2）8279键盘显示接口电路

（3）简单IO扩展

9，静态显示类DW_4511PV

（1）六位BCD码译码电路

（2）PS2键盘接口

（3）VGA接口

（4）1HZ~24M信号源

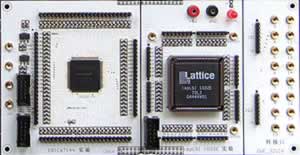

10，EDA类DWE_321C6

（1）ISPLSI1032ECPLD可编程电路

（2）EP1C6T144FPAG可编程电路

11,LCD类DWE_LCD

(1)LCD12864点阵型液晶显示

(2)LCD1602字符型液晶显示

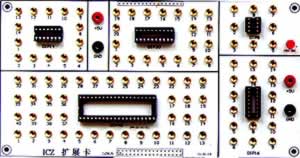

12，IC座扩展类DWE_ICZ液晶显示8P,14P,16P,20P,40P各一只。

13,.实训模块。。。

14.RTOS嵌入式操作系统例程

15.高速AD/DA模块(选配)

16.大容量FLASH读写实验(选配)

17.各种实训模块

18全向云台控制实验

19基于调制信号的光通信实验

流量检测	液位测量	心电监测
脉膊测量	呼吸测量	血压测量
风速测量	红外测温	红外液位测量
二维运动	运动小车	二氧化碳浓度测量
酒精浓度测量	实用温度控制	齿轮传感器
光纤传感器	气压传感器	色彩识别仪
激光测距仪	火焰传感器	语音机器人
机器人小车	机器人灭火器	智能小车

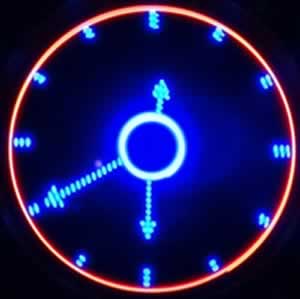

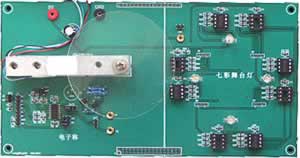

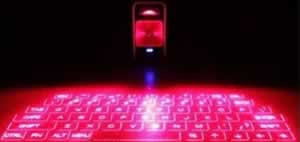

高精度电子称	激光虚拟键盘	梦幻LED灯
无线供电	字符图形任意更改	激光电子琴
电子血压计实验模块

六、多核单片机模块化实验开发系统实验项目

·51/96部分实验(不注明仅为51)

(一) 软件实验

（1）清零程序；(51/96)	（2）拆字程序；(51/96)
（3）拼字程序；(51/96)	（4）数据区传送子程序；(51/96)
（5）数据排序实验；(51/96)	（6）查找相同数据个数；(51/96)
（7）无符号双字节快速乘法子程序；(51/96)	（8）多分支程序；(51/96)
（9）脉冲计数实验；	（10）电脑时钟实验。

(二)硬件实验

（1）P1口亮灯实验；(51/96)	（2）P1口转弯灯实验；(51/96)
（3）P3.3口输入，P1口输出实验；(51/96)	（4）工业顺序控制实验；(51/96)
（5）8255A、B、C口输出方波实验；(51/96)	（6）8255PA口控制PB口；(51/96)
（7）8255控制交通灯；(51/96)	（8）简单I/O扩展实验；☆(51/96)
（9）A/D0809转换实验；☆(51/96)	（10）D/A0832转换实验；☆(51/96)
（11）8279键盘显示实验；☆(51/96)	（12）通用打印机实验；☆(51/96)
（13）微型打印机打印字符、曲线、汉字实验；☆	（14）数码管倒计时的道路模拟交通灯；☆
（15）I2C储存卡读写实验；☆	（16）语音芯片ISD1420控制实验（录音）；☆
（17）语音芯片ISD1420控制实验（放音）；☆	（18）继电器控制实验；(51/96)
（19）步进电机控制；(51/96)	（20）8253方波实验；☆(51/96)
（21）小直流电机调速实验；☆	（22）16*16LED点阵显示实验；☆
（23）128*64LCD液晶显示实验；	（24）8250可编程异步通讯接口实验（自发自收）；☆
（25）8251可编程通讯接口实验（与PC机）；☆	（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；	（28）CAN总线通讯接口实验；☆
（29）以太网TCP/IP协议接口实验；☆	（30）USB2.0通讯接口实验。☆
（31）DS18B20单总线温度测量实验☆	（32）红外线遥控收发实验☆
（33）TLC549串行A/D转换实验☆	（34）TLC561510位D/A串行转换实验☆
（35）PCF8563I²C日历时钟实验☆	（36）看门狗实验☆
（37）PWM实验	（38）射极跟随器
（39）AT24C02I2C总线存储器读写实验☆	（40）串行存储芯片93C46读写实验☆
（41）LM331电压/频率转换实验☆	（42）74LS164串入并出实验☆
（43）74LS164串入并出实验☆	（44）74LS138译码器实验☆
（45）8155输入，输出，SRAM实验☆

·AVR部分实验

（1）模拟比较器	（2）模数转换实验
（3）8255控制实验	（4）定时器/计数器8253
（5）广告灯显示	（6）数模DAC0832转换
（7）键盘显示实验	（8）LED点阵显示实验☆
（9）LCD12864液晶显示	（10）端口输入输出控制
（11）步进电机	（12）直流电机控制
（13）串口收发实验-	（14）中断实验-
（15）定时器计数器实验	（16）定时器比较匹配实验
（17）PWM脉宽调制实验	（18）*输入捕获ICP实验(红外解码)
（19）I2C两总线接口实验	（20）继电器
（21）单总线实验(数字温度测量)☆	（22）串行模数转换(TLC549)☆
（23）串行模数转换(TLC5615)☆

·PIC部分实验

（1）跑马灯实验	（2）PC口控制PD口
（3）看门狗实验	（4）定时器0编程实验
（5）定时器1编程实验	（6）定时器2编程实验
（7）计数器0编程实验-	（8）计数器1编程实验
（9）内核模数转换	（10）中断实验
（11）SPI三线串行通信实验	（12）DAC数模转换实验
（13）LCD1602显示实验	（14）数字温度计显示实验
（15）I2C总线实验	（16）LCD12864显示实验
（17）PIC内部EEPROM读写实验	（18）PIC内部FLASH读写实验
（19）PWM输出实验	（20）捕捉比较实验
（21）PSP并行输入输出实验	（22）比较匹配输出实验

·MSP430部分实验

（1）跑马灯显示实验	（2）内核AD采样实验
（3）D/A转换实验	（4）FLASH读写实验
（5）内部温度传感器实验	（6）看门狗实验
（7）看门狗定时器实验	（8）DMA实验
（9）时基模块应用	（10）串口收发实验
（11）定时器A比较功能实验	（12）定时器A定时实验
（13）PWM实验	（14）LCD1602液晶显示实验
（15）LCD12864液晶显示实验	（16）数字温度传感器测量显示实验☆
（17）内部比较器实验	（18）LED点阵显示实验☆
（19）端口中断实验
