开发型单片机实验系统

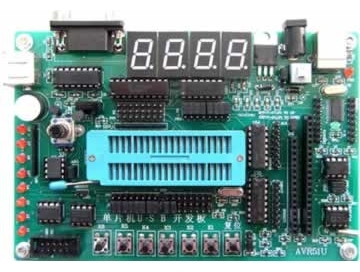

TRY-MCU51开发型单片机实验系统

TRY-MCU51开发型单片机实验系统集成了AVR、51单片机多种功能于一体，是名符其实的多功能开发板，配合Keil软件使用，集成常用的单片机外围硬件电路，集仿真器、试验板，在线下载功能于一身，在线下载支持的CPU为Atmel公司的AT89S51/52、宏晶公司的STC系列单片机以及SST系列单片机等开发板上提供的资源有：

8位独立的发光二极管，可做跑马灯等实验

6位7段数码管

I2C总线实验单元（24C02）

实时时钟实验(PCF8563)

EEPROM总线实验单元（93C46）

4个2*2的矩阵开关

PS/2键盘鼠接口

atmel89s52单片机,可以换成SST,STC等带串口下载的单片机,这样更方便下载

ISP下载接口(适用S51,S52,S53,免费提供上位下载软件,用ALTERA的MV,BBII下载线均可)

电源接口,LM7805稳压模块

LCD12864,LCD1602液晶接口

单片机复位电路

串口DB9接口

MAX232电平转换芯片

串并转换LS164

并串转换LS165

译码器LS138

蜂鸣器

继电器

8位拨码开关

红外线接收器

数字温度计接口

单片机座上51和AVR的兼容,方便用户做不同的开发系统

1)本开发板提供了二种供电方式，一种是由POWER电源插座要求提供大于5V的电压，该电源输入经LM7805稳压后提供给系统，第二种是直接提供5V电源，此时要求将JP1(开关左面)短路块连接到上面,否则连接到下面。警告：当提供的电压大于5V时必须连接JP1到下面。

2)当进行键盘显示实验时，请先关闭电源，插上PS/2键盘后，再上电

3)当进行串口实验时，请先关闭开发板电源，关闭串口（如果有软件已经打开串口），插上串口，再打开开发板电源,在口串口收发过程中，严禁插拔.

4)在通电过程中,请不要碰到稳压模块LM7805上,以免烫伤!!
