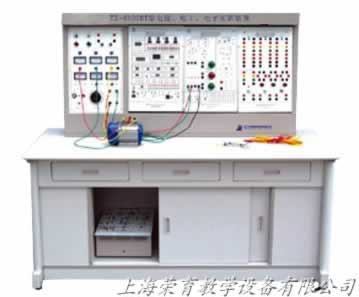

TRYDG-01B电工电子电力拖动实验装置

电工电子电力拖动实验装置功能简介

TRYDG-01B型电工电子电力拖动实验装置是在“TRYDG-01型电工技术实验装置”的基础上增加“数字电路”、“模拟电路”和“电力拖动”实验内容和相应的实验挂件。增加挂件名称和功能如下：TRYDG-01B型电工电子电力拖动实验装置一、TRYDG-11数字电路、模拟电路提供稳压电源四路（±5V/0.5A；±15V/0.5A，均有短路保护、自动恢复功能）、低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、四位十进制译码显示器、两组拨码盘、8位逻辑开关、8位电平指示器、三态逻辑笔、单次脉冲源、扬声器、振荡线圈、按键、桥堆及电位器等。另外，还设有一些高可靠圆脚集成电路插座（8P2只、14P3只、16P4只、28P1只、40P1只）及可靠的镀银长紫铜管（供插电阻、电容、电位器、晶体管等元件）。实验挂箱配有：①共射极单管放大器负反馈放大器实验板、②射极跟随器实验板、③RC正弦振荡器实验板、④差动放大器实验板、⑤OTL功率放大器实验板共五块及若干分立元件，可采用固定线路或分立元件灵活组合进行实验，有利于提高学生动手能力。

二、TRYDG-15继电接触控制

提供中间继电器二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯、保险丝座各一只。各器件的工作端子均已引到面板上，供实验接线用。

三、TRYDG-17继电接触控制

提供交流接触器（线圈电压380V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压380V）一只，变压器(220V/26V/6.3V)、整流电路、能耗制动电阻(10Ω/25W)各一组，带灯按钮（黄、绿、红各一只）三只。实训装置将各器件的工作端子引到面板上，供实验接线用。

配置清单（每台）

电工电子电力拖动实验考核装置实验项目:

（一）电工实验项目，同“TRYDG-01电工技术实验装置”。

（二）数字电路实验项目：

l.与门电路逻辑功能测试

2.或门电路逻辑功能测试

3.与非门电路逻辑功能测试

4.非门电路逻辑功能测试

5.CM0S门电路的测试

6.基本RS触发器

7.JK触发器

8.D触发器

9.555时基电路的应用

10.二­——十进制计数器

11.二——十进制8421译码器13.减法器

12.加法器

14.由集成与非门构成单稳态触发器

15.T触发器实验

16.组合电路的设计之一——编码转换

17.组合电路的设计之二——显示电路

18.同步时序电路的设计

19.计算机时序电路的设计

20.CM0S集成A/D、D/A转换电路实验

……自行设计、开发实验电路。

(三)模拟电路实验

采用固定线路和分立元件灵活组合进行实验。

1、固定线路板实验有：

（1）共射极单管放大器负反馈放大器实验

（2）射极限跟随器实验

（3）RC正弦振荡器实验

（4）差动放大器实验

（5）OTL功率放大器实验

2、分立元件可完成：单管放大、整流、滤波、稳压、运放、全波可控及趣味性实验，也可利用此平台开发其他实验项目。

（四）电力拖动实验

1.闸刀开关正转控制线路

2.接触器点动正转控制线路

3.具有自锁的正转控制线路

4.具有过找保护的正转控制线路

5.接触器联锁的正反转控制线路

6.按钮联锁的正反转控制线路

7.按钮接触器复合联锁控制线路

8.接触器控制串联电阻降压起动线路

9.时间继电器控制串联电阻降压控制线路

10.接触器控制Y/△降压起动

11.时间继电器控制Y/△降压起动

12.QX3-13型Y/△自动起动控制线路

13.半波整流能耗制动控制线路

14.全波整流能耗制动控制线路

15.C620车床电气控制线路

16.单相运行反接制动控制线路

17.电动葫芦电气控制线路

18.控制电路联锁控制线路

19.主电路联锁控制线路
