电工电子实验装置

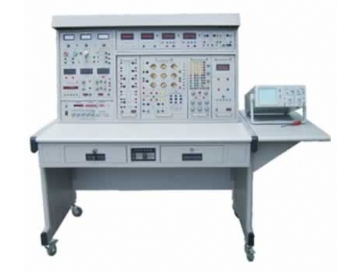

TRYDG-01A电工电子实验装置

功能简介

TRYDG-01A电工电子实验装置是在“TRYDG-01电工技术实验装置”的基础上增加“数字电路”和“模拟电路”实验内容及相应的数字电路实验、模拟电路实验箱

一、TRYDG-01数字电路、模拟电路实验箱功能：

提供稳压电源四路（±5V/0.5A；±15V/0.5A，均有短路保护、自动恢复功能）、低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、四位十进制译码显示器、两组拨码盘、8位逻辑开关、8位电平指示器、三态逻辑笔、单次脉冲源、扬声器、振荡线圈、按键、桥堆及电位器等。另外，还设有一些高可靠圆脚集成电路插座（8P2只、14P3只、16P4只、28P1只、40P1只）及可靠的镀银长紫铜管（供插电阻、电容、电位器、晶体管等元件）。实验挂箱配有：①共射极单管放大器负反馈放大器实验板、②射极跟随器实验板、③RC正弦振荡器实验板、④差动放大器实验板、⑤OTL功率放大器实验板共五块及若干分立元件，可采用固定线路或分立元件灵活组合进行实验，有利于提高学生动手能力。

二、电工电子实验装置配置清单（每台）

三、电工电子实验装置实验项目

（一）电工实验项目，同“TRYDG-01电工技术实验装置”。

（二）数字电路实验项目：

l.与门电路逻辑功能测试

11.二——十进制8421译码器

2.或门电路逻辑功能测试

12.加法器

3.与非门电路逻辑功能测试

13.减法器

4.非门电路逻辑功能测试

14.由集成与非门构成单稳态触发器

5.CM0S门电路的测试

15.T触发器实验

6.基本RS触发器

16.组合电路的设计之一——编码转换

7.JK触发器

8.D触发器

9.555时基电路的应用

17.组合电路的设计之二——显示电路

18.同步时序电路的设计

19.计算机时序电路的设计

10.二­——十进制计数器

20.CM0S集成A/D、D/A转换电路实验

……

自行设计、开发实验电路。

（三）模拟电路实验:

采用固定线路和分立元件灵活组合进行实验。

1、固定线路板实验有：

（1）共射极单管放大器负反馈放大器实验

（2）射极限跟随器实验

（3）RC正弦振荡器实验

（4）差动放大器实验

（5）OTL功率放大器实验

2、分立元件可完成：单管放大、整流、滤波、稳压、运放、全波可控及趣味性实验，也可利用此平台开发其他实验项目。
