建筑供配电技术实训装置

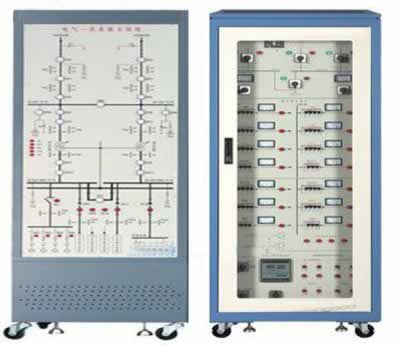

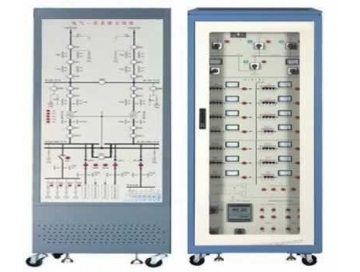

TRYGDX-04建筑供配电技术实训装置

一、建筑供配电技术实训装置简介

TRYGDX-04建筑供配电技术实训装置是依据目前高职高专《建筑供配电》、《建筑电气》、《建筑设备》、《建筑电气技术基础》《供配电技术》、《配电自动化》、《继电保护技术》、《电力系统继电保护原理》等课程的实训教学要求，结合建筑供配电系统的实际应用和发展而设计的综合型实训装置。本装置适用于电力、电气和自动化等电类专业，适用于建筑电气、工业与民用建筑等非电类专业作相关课程的教学实训，也可作为学生毕业设计和教师科研项目的基础硬件开发平台。

二、建筑供配电技术实训装置系统特点

1.系统性：真实反映建筑供配电结构，能达到工业现场教学的效果；

2.全面性：能对整个建筑供配电系统的一次和二次部分结构有一个全面的了解。实训装置结合了当前建筑供配电实际应用中的各种设备，同时能熟悉建筑电气设备的供配电方式；

3.实操性：提高学生动手能力的同时，加深对理论知识的了解；

4.安全性：具有完善的人身保护功能。

三、建筑供配电技术实训装置技术性能

1.输入电源:三相四线～380V±10%50Hz

2.容量:＜2.5kVA

3.工作环境:温度-10℃～+40℃相对湿度＜85%(25℃)海拨＜4000m

4.安全保护：具有漏电保护装置

四、建筑供配电技术实训装置实训项目

（一）建筑供配电设备实训

1.常用低压电器的认知和安装

2.电压互感器和电流互感器的认知和安装

（二）建筑供配电网络实训

1.供电网络的运行和调试

2.配电网络的运行和调试

（三）建筑供配电系统的继电保护实训

1.电磁式电流继电器

2.电磁式时间继电器

3.电磁式中间继电器

（四）低压配电线路继电保护实训

1.低压配电线路分级保护

2.接地保护

（五）高压供电线路继电保护实训

1.高压线路定时限的过电流保护

2.高压线路反时限的过电流保护

3.高压线路电流速断保护

（六）供配电系统的二次回路与自动装置系统实训

1.高压断路器的控制和信号回路

2.电测量仪表与绝缘监视

3.电力线路的自动重合闸

4.供配电系统的备用电源自动投入

5.供配电系统的无功功率补偿

（七）高层建筑电气设备配电系统实训

1.建筑照明系统配电

2.建筑动力系统配电

3.建筑弱电系统配电
