工厂供电综合自动化实验系统

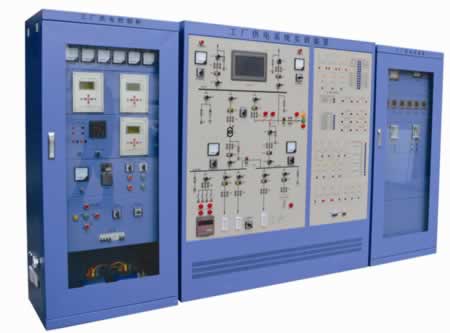

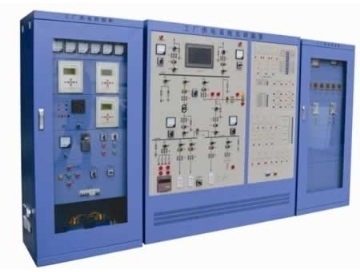

TRYGDX-03工厂供电综合自动化实验系统

一、工厂供电综合自动化实验系统简介

随着计算机及通信技术的发展，电力系统自动化技术发生了深刻的变化，使之逐步从局部的、单一功能的自动化，向整体系统综合自动化发展，并且从输电网自动化向供配电网自动化延伸。TRYGDX-03工厂供电综合自动化实验系统正是基于将工业上的新技术引入到实践教学中这一的目的而研发的新型系列实验装置。本实验系统是参照目前高等院校《工厂供电》、《工厂供配电技术》等专业课程中的教学内容，注重工厂供配电技术的实用性，围绕着工厂供配电系统的整体功能及相关实用技术，能以真实直观的实验教学形式对学生进行专业技能训练。

二、工厂供电综合自动化实验系统特点

1.实用性强：本装置取材于实际的工厂配电设计，再结合教材中的相关内容开发而成，由于它将理论应用于实际，因而具有一定的实用价值。

2.综合性强：本装置具有工厂供电相关的线路保护，变压器保护，备投和无功补偿等功能。3.先进性：本装置以计算机网络为核心，采用分层，分布式控制方式，组建成集控制、保护、测量于一体的综合机电一体化自动化实验平台。

三、工厂供电综合自动化实验系统技术性能

1.输入电源：三相四线（或三相五线）380±10%50Hz

2.工作环境：温度-10℃～+40℃相对湿度＜85%（25℃）海拔＜4000m

四、工厂供电综合自动化实验系统实验项目

1.工厂供电电气接线图的认知

2.工厂自动装置实训

3.工厂高压线路的微机继电保护

4.高压电动机的继电保护

5.变压器微机继电保护

6.整体监控及综合自动化

(1)SCADA监控

(2)线路故障定位、报警及切除

(3)电能曲线分析及报表
