模拟电厂供配电实验系统

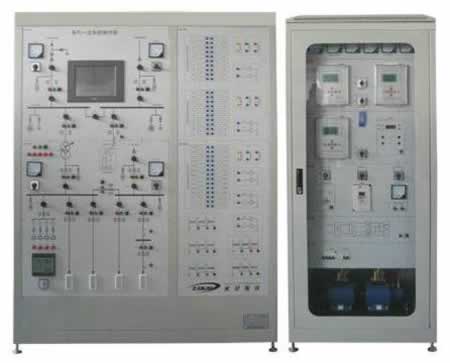

TRYGDX-02模拟电厂供配电实验系统

产品功能简介：

TRYGDX-02模拟电厂供配电实验系统可作工厂供配电技术实验和职业培训及上岗培训之用，亦可作为“工厂供电”“供配电技术”“电力系统继电保护”等相关课程实验用。

一、模拟电厂供配电实验系统主要技术特点

1、本装置配置的电工仪表是本公司发明仪表，具有超强过载能力，交流电流表内阻≤0.01Ω，交流表频率响应可到20KHZ，真有效值测量。配置的直流电流表，电压表极性接反报警提示，直流电流表误接入交流电源不损坏，有很强过载能力。配置的仪表均有过载自动报警记录，读数锁存的功能。

2、配置的微机变压器保护测控装置，具有差动速断，比率差动，零序电压保护，负序过流保护，TA断线TV断线等二十种保护功能，同时具有遥测、遥信、遥控的功能。

3、安全四重保护

(1)第一重保护外壳接地（外壳接地是Ｉ类电器、低压电器１级安全保护措施

(2)第二重保护是采用高速切断、高灵敏漏电保护开关，确保人身安全。如发生漏电，可在30mA安全电流以下，小于0.1秒断电。电流型保护方式符合IEC755标准,符合国家标准GB6829。本装置所用漏电保护开关都是通过ISO—9000质量认证，均有可靠模拟试验装置，可随时进行试验，确保任何时候安全可靠。

(3)第三重保护实验台桌面采用高绝缘、高强度、耐高温的高密度板。

(4)第四重保护采用高绝缘的强电安全型插座及带绝缘护套的高强度安全型实验导线彻底地解决了学生做实验时不接触带电部分的问题。

采用这四重保护，实验装置十分安全，学生不会触电，对实验人员及实验设备进行全方位保护，从而保证了完全开放式实验教学模式的实行。

4、采用模块单元化结构、维修、更换模块十分方便，扩充实验内容亦十分方便。

5、提供了三相、单相固定电源，三相、单相可调电源，直流可调电源，充分满足实验需要。

6、增加了三相交流电源保护单元，具有急停装置，进一步提高安全性，充分保障实验实验全开放模式进行。

7、配置了三相交流电发生器，省去了笨重移相器，提高了实验精度，实验操作方便。

8、配置了电子考评，对学员排故成绩进行考评。

二、模拟电厂供配电实验系统实验项目

（一）供配电系统常用继电器特性测试实验

根据教员要求，自己设计测试电路，自己接线，整理实验报告，进行实验考核

1、电流继电器的特性实验

2、电压继电器的特性实验

3、时间继电器的特性实验

4、中间继电器的特性实验

5、信号继电器的特性实验

6、差动继电器的特性实验

（二）供配电系统常用低压电器特性测试实验

根据教员要求，自己设计测试电路，自己接线，整理实验报告，进行实验考核

1、交流接触器动作值的检验和触头联锁关系实验

2、断路器解脱扣特性曲线实验测试

3、单相及三相漏电保护电路原理及测试实验

4、自恢复熔断器的工作原理及测试实验

5、电流互感器特性实验

6、电压互感器特性实验

（三）供配电系统继电保护电路实验

根据教员要求，自己设计断电保护电路，自己接线，整理实验报告，进行实验考核

1、供电线路的定时限过电流保护实验

2、供电线路的反时限过电流保护实验

3、供电线路的电流速断实验

4、供电线路低电压起动过电流保护及过负荷保护实验

（四）供配电系统的二次回路与自动装置方面实验

根据教员要求，自己设计二次回路与自己装置电路，整理实验报告，进行实验考核

1、工厂三级保护实验

2、供配电系统三相一次重合闸实验

3、单侧电源辐射式线路三段式电流保护实验

4、电压闭锁过电流保护实验

5、过电流保护与自动重合闸实验

6、用“前加速”和“后加速”方法提高继电保护性能的实验

7、三相变压器特性、同名端的判别和运行实验

8、电流互感器各种常见接线方案用于电流测量、过电流保护实验

9、电压互感器各种常见接线方案用于电压测量，相对地短路保护实验
