电力系统微机线路保护实验装置

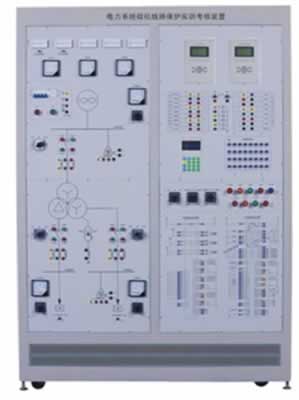

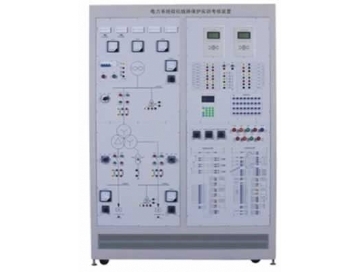

TRYDLS-02电力系统微机线路保护实验装置

产品功能简介：

TRYDLS-02电力系统微机线路保护实验装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学要求，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过该实验，可熟悉和掌握电力系统中常规电磁式继电器保护和微机保护的原理，保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业线路保护的教学实验平台，而且也能作为学生熟悉和掌握电力通讯规约和多种编程软件的硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。

一、电力系统装置的安全保护体系

1.三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示与保护。

2.控制屏电源由接触器通过起、停按钮进行控制。

3.屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象发生，即告警并切断总电源，确保实验安全。

4.三相调压器原、副边设有过流保护技术，相间、线间过电流或直接短路均能自动保护。

5.设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。

二、电力系统装置实验项目

1.系统实验

(1)模拟系统正常﹑最大﹑最小运行方式实验

(2)模拟系统短路实验

(3)保护装置静态试验

(4)微机保护装置基本功能试验

(5)微机定时限过电流保护

(6)微机无时限电流速断保护

(7)微机带时限电流速断保护

(8)阶段式电流保护

(9)运行方式对保护灵敏度的影响及灵敏度校验

(10)电流电压连锁保护

(11)反时限保护实验

(12)阶段式过电流保护与自动重合闸前加速

(13)阶段式过电流保护与自动重合闸后加速

(14)其它线路保护形式研究功率方向过电流保护实验零序电流保护实验过负荷保护实验低压减载实验

2.电磁型继电器特性与保护

(1)电磁型电流继电器和电压继电器实验

(2)电磁型时间继电器实验

(3)电磁型中间继电器实验

(4)JX-21A/T信号继电器实验

(5)6～10KV线路过电流保护实验

(6)电流速断保护

(7)两段式过电流保护

(8)电流闭锁电压速断保护

(9)发电机过电压保护

3.设计性实验———根据实验题目自行设计﹑自拟步骤自行接线，完成实验

(1)电流电压连锁速断保护与过电流保护实验

(2)电流电压连锁速断﹑过电流综合保护与自动重合闸实验

(3)反时限电流保护与过电流保护实验

(4)反时限﹑过电流综合保护与自动重合闸实验

(5)电流电压连锁保护与自动重合闸前加速实验

(6)电流电压连锁保护与自动重合闸后加速实验

(7)反时限过电流与自动重合闸前加速保护

(8)反时限过电流与自动重合闸后加速保护

4.SCADA实验

(1)遥测、遥控、遥信实验
