继电保护综合实验系统

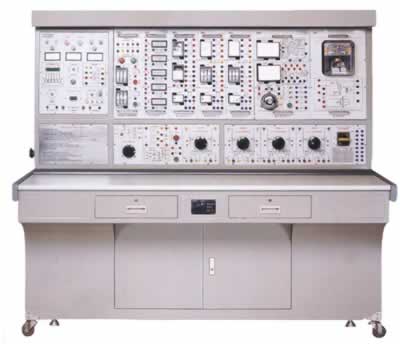

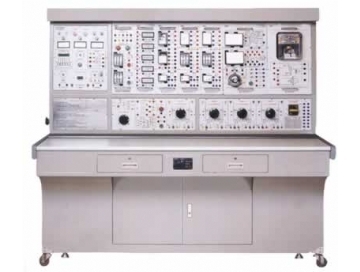

TRYDLS-01继电保护综合实验系统

一、继电保护综合实验系统主要特点

１.装置由三相调压器，双绕组三相变压器，负荷电阻器，变压器微机差动保护装置，和电磁式差动继电器，电流继电器，时间继电器以及控制设备等集合为一体化的完整教学实验系统（装置），可实现变压器，差动保护，微机差动保护，变压器后备过电流保护及变压器零序过电流保护等多种保护实验，同时也能实现变压器的特性实验，如变压器接线方式，变压器绕组区分，变压器极性判别等多种特性实验。

２.装置采用三相五线制，具有短路，过流，漏电流，外壳接地等多种安全保护措施。

３.装置具有直观性，可测性，有利于锻炼学生的动手能力，便于学生计算分析。

４.装置具有操作控制台，能使多名学生操作实验和记录。

５.装置具有保护动作声音报警和灯光指示，可以帮助学生区分事故类型及事故范围。

６.装置不仅可观测到变压器二测二次电流，同时也能观测到变压器二测一次电流，便于学生验证电流互感器变化实验。

７.装置盘引出双线绕阻变压器，１２个抽头，学生能在不同接线方式下进行变压器保护实验。

８.装置具有操作办法简便，安全，耐用等特点。

二、继电保护综合实验系统主要配置

１.微机差动保护装置，电磁式差动继电器

２.三相双绕组变压器，三相调压器，交流接触器，中间继电器，负荷电阻器、

３.电流继电器，时间继电器。

４.电流互感器，电流表，标准安全型测试线，台体等。

三、继电保护综合实验系统主要功能

装置能完成变压器保护的多种教学实验和多种综合性设计实验，也可做一些继电器特性实验，以及一些继电保护实验，有便于学生接线的二测二次电流接线端子，主要功能如下：

1.学习验证电磁型电流继电器工作原理实验。

2.学习验证电磁型差动继电器工作原理实验。

3.学习验证数字型时间继电器工作原理实验。

4.电流速断保护实验。

5.电流二段式保护实验。

6.零序电流保护实验。

7.学习变压器接线方式组别区分，极性判别实验。

8.学习变压器保护中ＴＡ的接线方式。

9.差动回路接线正确性检验实验。

10.微机保护的动作参数整定实验。

11.电磁式差动继电器保护的动作参数整定实验。

12.模拟变压器高、低压侧区内短路实验。

13.模拟变压器高、低压侧区外短路实验。

14.模拟变压器空载投入，观察励磁性材料涌流对继电保护影响实验。

15.模拟变压器内部故障，微机差动保护实验。

16.模拟变压器外部故障变压器后备保护实验。

17.微机变压器主保护与变压器后备保护配合动作实验。

18.改变微机变压器差动保护装置制动特性拐点，对差动保护动作影响实验。

19.改变微机变压器差动保护装置二次谐波制动系数Ｋ２对差动保护动作影响实验。
