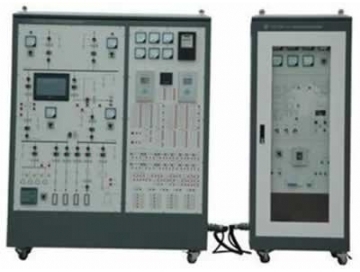

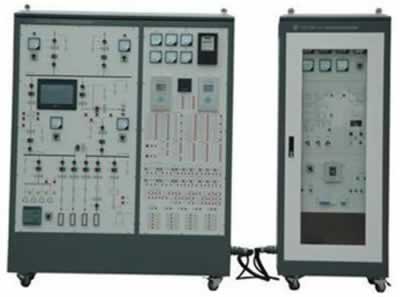

TRYBDZ-221变电站变电综合自动化实验装置

产品功能简介：

TRYBDZ-221变电站变电综合自动化实验装置是根据《电力系统远动》、《电力系统远动及调度自动化》、《电网监控与调度自动化》、《变电站综合自动化原理及应用》、《电力系统继电保护》、《微机型继电保护》、《发电厂及变电站的二次回路》、《电力系统自动化》、《电力系统自动装置原理》等课程的实验教学内容，并结合工业实际应用和发展而研发的综合性实验平台。它采用典型的110kV变电站工程为一次系统模型，设有两台主变，均为有载调压型；一次侧两路进线，双母线接线形式；35kV侧采用单母分段带旁母接线形式；10kV侧采用单母分段接线形式。本装置全部采用微机型继电保护装置和测控装置，能上传数据，接受监控主机命令，完全满足“四遥”功能和远动的要求。本装置主要由一次系统模拟操作屏、微机保护柜、自动装置柜、监控主站组成；间隔层集中组屏。可用于电气、电力系统、供配电等专业相关课程的教学实验，又可作为各校相关机电一体化课程毕业设计和科研的软件和硬件平台。

一、变电站变电综合自动化实验装置特点

1.设有典型完整的一次系统，一次设备满足“四遥”要求

2.二次设备完整，继电保护配置完备

3.RTU性能良好，运行可靠

4.通信系统具备独立的通信信道，满足无人值班要求

5.成套性好，一次系统、二次系统、监控系统配置齐全

6.开放性强，保护测控装置采用标准通讯协议，软件系统采用工业组态软件，开放协议

二、变电站变电综合自动化实验装置实验项目

1.线路保护类

(1)模拟系统正常﹑最大﹑最小运行方式	(2)模拟系统短路
(3)保护装置静态试验	(4)微机保护装置基本功能试验
(5)微机定时限过电流保护	(6)微机无时限电流速断保护
(7)微机带时限电流速断保护	(8)阶段式电流保护
(9)运行方式对保护灵敏度的影响及灵敏度校验	(10)电流电压连锁保护
(11)反时限保护实验	(12)阶段式过电流保护与自动重合闸前加速
(13)阶段式过电流保护与自动重合闸后加速	(14)功率方向过电流保护
(15)零序电流保护	(16)过负荷保护
(17)低压减载

2.线路设计性实验（自行设计、接线、动作试验）

(1)电流电压连锁速断保护与过电流保护	(2)电流电压连锁速断﹑过电流综合保护与自动重合闸
(3)反时限电流保护与过电流保护	(4)反时限﹑过电流综合保护与自动重合闸
(5)电流电压连锁保护与自动重合闸前加速	(6)电流电压连锁保护与自动重合闸后加速
(7)反时限过电流与自动重合闸前加速保护	(8)反时限过电流与自动重合闸后加速保护

3.线路综合保护

(1)110kV线路综合保护（中性点直接接地	(2)35kV线路综合保护（中性点通过线圈接地）
(3)10kV线路综合保护（中性点不接地）

4.变压器保护

(1)系统正常运行及不平衡电流的测量	(2)模拟变压器瓦斯保护
(3)变压器的电流速断保护	(4)微机变压器纵差动保护整定
(5)变压器的二次谐波制动实验	(6)变压器差动速断保护
(7)三绕组变压器差动保护	(8)Y/Y-12双绕组变压器差动保护
(9)Y/△-11双绕组变压器差动保护	(10)对比率制动特性的研究
(11)双绕组变压器的过电流保护	(12)三绕组变压器的过电流保护
(13)变压器低电压起动过电流保护	(14)变压器复合电压起动过电流保护
(15)中性点直接接地运行变压器零序保护	(16)部分中性点接地运行变压器零序保护
(17)双绕组变压器的过负荷保护	(18)三绕组组变压器的过负荷保护

5.变压器设计性实验（自行设计、接线、动作试验）

(1)Y/△-11双绕组变压器过电流保护	(2)Y/△-11双绕组变压器过负荷保护
(3)双绕组变压器综合保护	(4)三绕组变压器综合保护

6.10kV电容器组保护

(1)三段电流保护	(2)过电压保护
(3)低电压保护	(4)不平衡电压保护
(5)不平衡电流保护	(6)零序电流保护
(7)电容器组综合保护

7.自动装置

(1)自动重合闸（前加速、后加速、检同期、检无压）

(2)备用电源自动投入（进线备投、母联备投）

(3)电压无功自动控制（后台软件实现）

8.变电站综合

(1)变电站短路计算书

(2)变电站保护装置配置与整定

(3)变电站整体动作试验

9.一次系统倒闸操作

10.变电站综合自动化系统
