TRYPCB-11环保型PCB制板工艺系统

一、环保型PCB制板工艺系统特点

TRYPCB-11环保型PCB制板工艺系统是PCB设计及验证设计快速制板的研发利器，PC控制完成全自动钻孔替代人工操作；PCB雕刻、局部雕刻、钻扩孔、切割一次完成，雕刻制板解决了化学污染环境的优点，减少了使用转印纸、感光纸等工艺的麻烦；采用USB接口通信，速率快，软件操作简单。

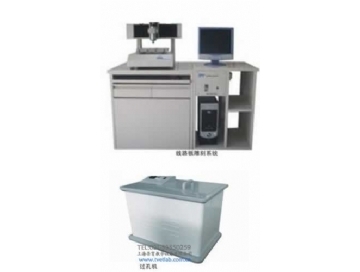

环保型PCB制板工艺系统

二、环保型PCB制板工艺系统雕刻机结构及技术参数

传动机构XYZ均采用直线导轨，滑块预紧装置，保证滑块无间隙；机器整体结构采用铸铁件，整体铣平，导轨支撑面平整、稳定；XYZ轴均采用德国原装进口滚珠丝杆，运动平稳，雕刻精度高、整体震动小。

环保型PCB制板工艺系统,PCB制板机

强大的软件设计功能，通过PROTEL绘制图形后转换成Gerber文件导入雕刻机软件系统，该系统具有原点设定、返回原点、双面板定位孔冲定、线路隔离、镂空、隔边、断点续刀、局部雕刻及钻孔识别孔径大小及选择刀具、钻头等识别功能。

环保型PCB制板工艺系统主要技术参数：

三、环保型PCB制板工艺系统双面板过孔机技术参数：

四、全套系统推荐配置：

名称		规格型号	数量	备注
电脑			1台	自备
线路板裁板机		JD-CBJ	1台
线路板雕刻机		JD-3020	1台
PCB教学挂图		JD-TP	1套	1、尺寸：1200*800mm，彩色喷绘； 2、塑框镶边，内容介绍制板设计工艺及制作流程。
PCB仿真教学软件		JD-JC	1套	用于PCB教学用视频资源CD
配套耗材	单面敷铜板	8mm*12mm	50片
	双面敷铜板	30mm*30mm	25片
	雕刻刀		10根
	钻头		10支
	化学沉铜液		1桶
	双面板导电胶		1瓶
附注：实际增减设备数量，根据实际需求。
