机构创新组合设计实验台

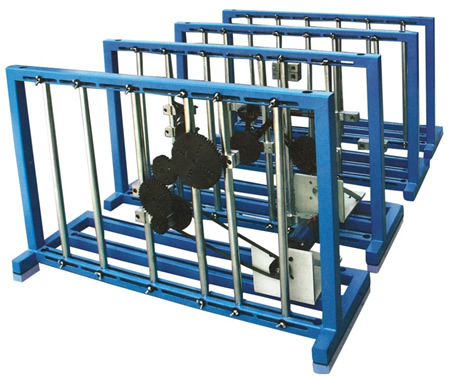

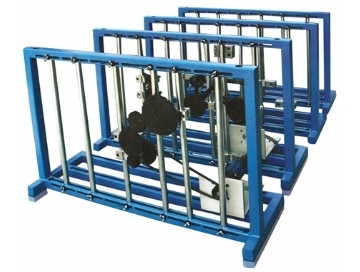

TRYJX-100机构创新组合设计实验台

一、机构创新组合设计实验台描述

TRYJX-100机构创新组合设计实验台是在吸收了国内教仪市场同类装置的优点的基础上精心设计的，它集搭建灵活，组装方便，展示美观于一体。是一款实用性强，供高校机械专业师生进行平面运动机构方案创新设计的平台。

二、机构创新组合设计实验台主要特点

1.根据机构组成原理和杆组（包括高副杆组）迭加原理设计，能使学生通过实验进一步掌握机构组成理论，熟悉杆组概念和机械传动的基础知识，为创新设计奠定良好的基础；

2.可组成性能各异的平面的、空间的组合机构传动系统，有利于培养学生机构传动系统方案的设计能务；

3.本实验装置各传动系统层次分明，连接可靠，不会产生构件之间的运动干涉或脱离，且能手动也可电动；

4.该实验装置和连接方式具有设计巧妙，使用节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点。

5.实验台拼装调整灵活方便，各杆尺寸准确；

6.实验台能拼装不少于40余种的机构，拼装的机构能灵活运动，无卡滞干涉现象。

三、主要技术参数

1.实验台机架数：4套；

2.零件主要材质：A3钢、45#钢；

3.直流调速电机：220V、90W；

4.交流电源：单相220VAC±10%，50Hz

四、实验项目
