矿井电气安全保护实训台

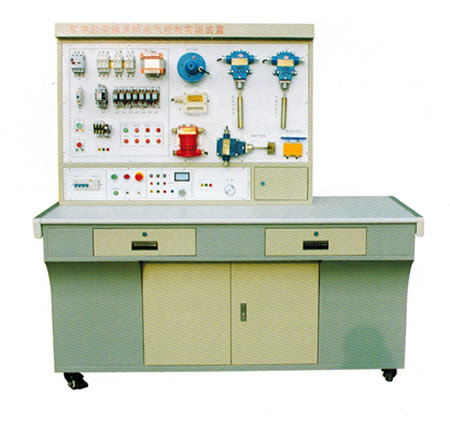

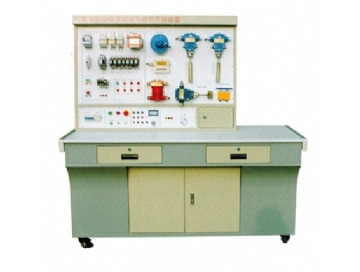

TRYMK-02A 矿井电气安全保护实训台

一、矿井电气安全保护实训台概述：

在电力系统和电气设备的接地中，按其作用的不同可分为工作接地、保护接地、保护接零和重复接地等。矿井电气安全保护实训台是结合矿山供电的电气安全保护内容进行设计，涉及电气安全保护的保护接地和保护接零、过电压及其保护。设备为台式结构，实训单元采用模块式结构。可作为矿井电类人员的安全培训和考核等。

二、矿井电气安全保护实训台特点：

1.所有继电器、接触器、熔断器等采用小型工业电器元件

2.该装置可对通风机控制线路设置故障点，可锻炼学生的原理分析、查找及排除故障的能力

3.矿井通风机控制线路中的测试点都引到测试面板上，方便排除故障

三、矿井电气安全保护实训台技术性能：

1.输入电压：三相四线~380V±10%50Hz

2.工作环境：温度-10℃~+40℃，相对湿度<85%（25℃），海拔<4000m

3.装置容量：<1kVA

4.安全保护措施：电流型漏电保护（漏电动作电路≤30mA）、电压型漏电保护等功能，安全符合相关的国家标准。

四、矿井电气安全保护实训台实训项目：

掌握工作接地、保护接地、保护接零和重复接地的作用、结构、组成、设置及保护原理

工作接地试验

保护接地试验

保护接零试验

漏电保护试验

重复接地试验

过电压保护试验
