家电音视频维修技能实训考核装置

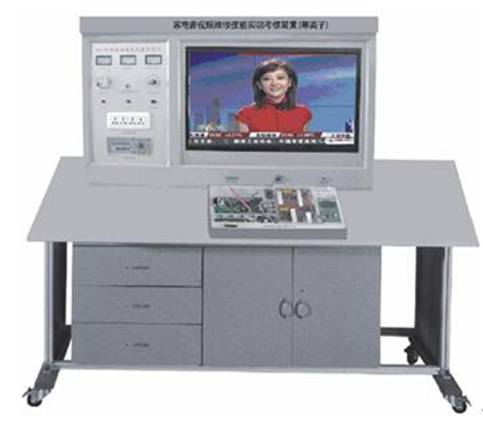

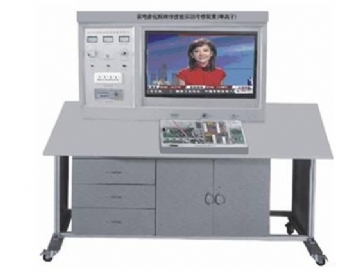

TRY-607家电音视频维修技能实训考核装置

（智能型、42寸等离子）

一、家电音视频维修技能实训考核装置产品概述

家电音视频维修技能核核装置”是根据是华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，接照职业教育的教学的实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所有家电类专业及家电维修专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。

二、家电音视频维修技能实训考核装置技术性能

1.输入电源：单相三线制AC220V±10%50HZ

2.工作环境：温度-10℃～+40℃相对湿度＜85%（25℃）

3.整机容量：＜300VA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

5.外形尺寸：170cm×93cm×135.5cm

6．具有实验室管理系统，带密码开机和定时关机功能

三、家电音视频维修技能实训考核装置系统组成

本装置由实训控制屏、实训桌体、等离子显示器和实训组件四部分组成

(一)实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）

1.交流电源（均带有过流保护）

输出电源：市电输出220V50HZ

隔离变压器输出220V50HZ

14.5V50HZ

2.直流电源：±16V/+12V

3.彩色信号发生器

（1）输出信号频率范围：第12频道

（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键进接选择

（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）

（4）信号制式：PAL-D/K

4.智能考核接口单元：答题器接品、PCL机串行接口、彩电模块接口

（二）等离子显示器：42寸分辩率：1024×768：亮度：1000流明对比度：2000：1

（三）实训组件

本装置由等离子彩电模块、智能实训考核组成。

1.等离子电视实训模块

智能故障转换接口单元、开关稳压电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频处输出单元、AD模数转换单元、扫描变换电路单元、帧存储输出单元、时序信号控制产生单元、内置设故排故系统（可由电脑随机故障点）

2.智能实训考核系统

(1)计算机可以监控1-126台家用电器智能考核台

(2)已设置20多个故障点。

(3)具有发卷功能

(4)具有收卷功能

(5)具有单台和全部实验台清零功能

(6)具有自动检测各家用电器考核台的通讯联机情况

(7)可以生成学生个人成绩单

(8)可以对学生考核情况进行统计、分析

(9)设有进入系统密码，进入系统后能够修改密码

(10)具有打印功能

(11)具有答题次数限制功能

(12)学生台配智能答题器，学生可以通过答题器与都师进行数据交换

(四)实训桌:

整体结构采用铝合金框架落地台式,并设有万向轮和四个固定调节机构,便于移动和固定。桌面为防水、防火、耐磨高密度板，结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。

四、家电音视频维修技能实训考核装置实训项目

1．理解等离子电视中各主要元件的基本结构及工作原理；

2．认识等离子电视机各主要单元电路的组成，理解其基本的工作原理；

3．电子调谐器的测量与分析；

4．遥控及本机键盘控制测量与分析；

5．视频信号处理流程测量与分析；

6．音频处理流程测量与分析；

7．Sync同步信号控制测量与分机；

8．阴极阳极驱动测量与分析。
