液晶电视维修技能实训考核装置

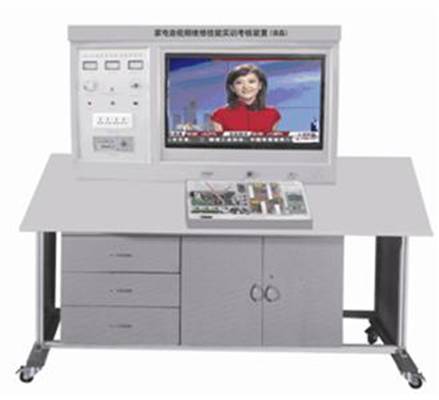

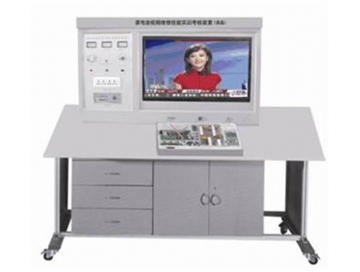

TRY-606液晶电视维修技能实训考核装置

(智能型32寸液晶)

一、液晶电视维修技能实训考核装置产品概述

TRY-606液晶电视维修技能实训考核装置(智能型32寸液晶)是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。

二、液晶电视维修技能实训考核装置技术性能

1.输入电源：单相三线制AC220V±10%50HZ

2.工作环境：温度-10℃～+40℃相对湿度＜85%（25℃）

3.整机容量：＜300VA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

5.外形尺寸：150cm×70cm×135cm

6．具有实验室管理系统，带密码开机和定时关机功能

三、液晶电视维修技能实训考核装置系统组成

1.本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成

（一）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）

2.交流电源（均带有过流保护）

输出电源：市电不隔离输出220V50HZ

隔离变压器输出220V50HZ

14.5V50HZ

3.直流电源：±16V/+12V

4.彩色信号发生器

（1）输出信号频率范围：第12频道

（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择

（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）

（4）信号制式：PAL-D/K

5.智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口

（二）液晶显示器：32寸对比度：600：1，亮度：500cd/m2,反应时间：＜16ms

（三）实训组件

本装置由液晶彩电模块、智能实训考核系统组成。

1.液晶彩电实训模块

智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机故障点）

2.智能实训考核系统

(1)计算机可以监控1-126台家用电器智能考核台

(2)已设置20多个故障点。

(3)具有发卷功能

(4)具有收卷功能

(5)具有单台和全部实验台清零功能

(6)具有自动检测各家用电器考核台的通讯联机情况

(7)可以生成学生个人成绩单

(8)可以对学生考核情况进行统计、分析

(9)设有进入系统密码，进入系统后能够修改密码

(10)具有打印功能

(11)具有答题次数限制功能

(12)学生台配智能答题器，学生可以通过答题器与都师进行数据交换

（四）实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。

四、液晶电视维修技能实训考核装置实训项目

1.理解液晶电视中各主要元件的基本结构及基本工作原理

2.认识液晶电视机各主要单元电路的组成，理解其基本的工作原理

3.电子调谐器的测量与分析

4.遥控及本机键盘控制测量与分析

5.视频信号处理流程测量与分析

6.音频信号处理流程与分析

7.AD模数转换控制测量与分析

8.开关稳压电路测量与分析

9.逆变器背光驱动电路测量与分析
