TRYS-02D网络型PLC可编程控制器变频调速综合实验装置

一、网络型PLC可编程控制器变频调速综合实验装置简介

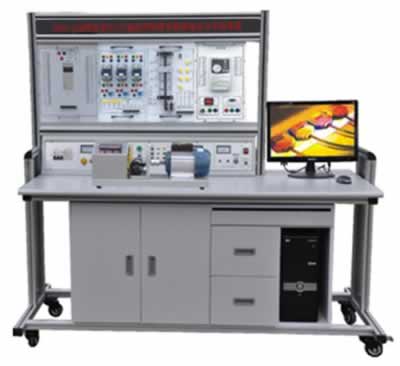

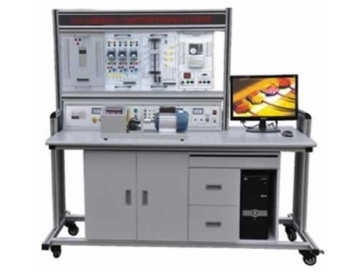

TRYS-02D网络型PLC可编程控制器变频调速综合实验装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》、《变频调速技术》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学系统、模拟控制实验挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出二十七组典型性的实验项目，配备三相鼠笼异步电机、继电器、变频器能完成多个电气控制实验。

二、网络型PLC可编程控制器变频调速综合实验装置特点：

1、实验装置采用组件多结构更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。

2、双口接线法PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。

3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

4、采用三菱FX1N-40MR主机集成数字量I/O（24路数字量输入/16路数字量输出）

5、组态棒图教学采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。

6、PLC主机网络实验教学：

该实验装置具有两种通讯模式：A、1：N通信，一台电脑（主站）控制16台PLC主机（从站）进行通信实验；B、N：N通信，PLC主机与PLC主机间实现通信（总共8台PLC主机），任何一台PLC主机（主站）与7台PLC主机（从站）通信。

三、网络型PLC可编程控制器变频调速综合实验装置构成

1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置

2、PLC可编程控制器实验装置(挂箱规格：40×24×6cm3)：

3、PLC可编程控制器操作桌

4、编程应用软件

5、PLC仿真实训软件一套：

（1）通过PLASH虚拟环境实时显示PLC的运行状态

（2）可以实现PLC虚拟接线，并对接线进行错误检查

（3）PLC编程训练、PLC程序编写测试等功能

（4）实现PLC运行模拟，对错误程序进行检查

6、工控组态软件一套：

打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。

7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。

四、网络型PLC可编程控制器变频调速综合实验装置技术性能

1、输入电源：三相四线电源，输入时指示灯亮。

2、电源输出：有漏电型保护器、过载、短路保护装置。

A．三相四线380V输出，由三只电压表指示输出电压

B．～220V通过安全插座输出

C．+24V/2A直流稳压输出

D．+5V/1A直流稳压输出

E．0-15V可调直流输出0-20mA可调电流输出

F．恒流源

3、PLC可编程控制器：三菱FX1N-40MR（输入24点，输出16点），

4、重量：100Kg

5、外形尺寸：160×75×150cm3

五、网络型PLC可编程控制器变频调速综合实验装置基本实验项目
