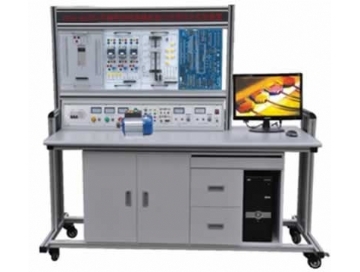

TRYS-02CPLC可编程控制器微机接口应用综合实验装置

一、PLC可编程控制器微机接口应用综合实验装置特点

1、实验装置采用组件多结构更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。

2、双口接线法PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。

3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

4、采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

5、组态棒图教学采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。

二、PLC可编程控制器微机接口应用综合实验装置构成

1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置

2、PLC可编程控制器实验装置(挂箱规格：40×24×6cm3)：

3、PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学系统

6、工控组态软件

7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。

8、微机接口及应用部分：

（1）微机接口部分：一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等；

（2）微机应用部分：设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路；

（3）辅助电路：40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（1MHZ、2MHZ）、方波信号。

9、电脑或手持编程器（用户自备或代购）

四、PLC可编程控制器微机接口应用综合实验装置技术性能

1、输入电源：三相四线电源，输入时指示灯亮。

2、电源输出：有漏电型保护器、过载、短路保护装置。

A．三相四线380V输出，由三只电压表指示输出电压

B．～220V通过安全插座输出

C．+24V/2A直流稳压输出（数显）

D．+5V/1A直流稳压输出（数显）

E．±12V/1A直流稳压输出（根据装置需求而定）

3、PLC可编程控制器：

品牌、型号：三菱FX1N-40mR（输入24点，输出16点），也可选择西门子、欧姆龙，价格另议。

4、重量：100Kg

5、外形尺寸：160×75×150cm3

五、PLC可编程控制器微机接口应用综合实验装置实验项目

1、PLC可编程控制器实验系统：

1．与、或、非逻辑功能实验	2．定时器、计数器功能实验
3．跳转、分支功能实验	4．移位寄存器实验
5．数据处理功能实验	6．微分、位操作实验
7．交通信号灯PLC自动控制实验	8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验（实物）	10．四层电梯的PLC自动控制实验（实物）
11．加工中心刀具库选择控制实验（实物）	12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验（实物）	14．步进电机的PLC控制（实物）
15．模拟电视发射塔实验实验	16．自动送料装车系统控制实验
17．自动售货机实验	18．自动成型实验
19．水塔自动供水控制系统实验	20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验	22．电镀过程控制实验
23．三相鼠笼式异步电动机点动和自锁PLC控制(实物)	24．三相鼠笼式异步电动机联动正反转PLC控制(实物)
25．三相鼠笼式异步电动机带延时正反转PLC控制(实物)	26．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
27．MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验	28．针对实验项目的具体要求，学生自行编辑组态棒图进行实验。

2、微机接口及微机应用

A、微机接口实验（微机原理课）

B、趣味性实验及控制实验（微机应用课）

C、TTL集成电路实验（数字电路课）
