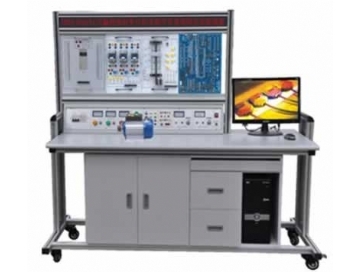

TRYS-02APLC可编程控制单片机实验开发系统综合实验装置

一、PLC可编程控制单片机实验开发系统综合实验装置特点:

1、实验装置采用组件多结构更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。

2、双口接线法PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。

3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

4、采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

5、组态棒图教学采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。

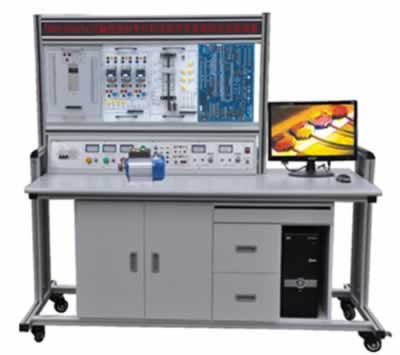

PLC可编程控制单片机实验开发系统综合实验装置

二、PLC可编程控制单片机实验开发系统综合实验装置构成:

1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置

2、PLC可编程控制器实验装置(挂箱规格：40×24×6cm3)：

（1）PLC001交通信号灯PLC自动控制实验挂箱	（2）PLC002搅拌器的PLC自动控制实验挂箱
（3）PLC003LED数码管显示PLC自动控制实验挂箱（实物）	（4）PLC004四层电梯的PLC自动控制实验挂箱（实物）
（5）PLC005加工中心刀具库选择控制实验挂箱（实物）	（6）PLC006艺术彩灯造型的PLC控制实验挂箱
（7）PLC007电机的自动控制实验挂箱（实物）	（8）PLC008步进电机的PLC控制实验挂箱（实物）
（9）PLC009模拟电视发射塔实验挂箱	（10）PLC010自动送料装车系统实验挂箱
（11）PLC011自动售货机实验挂箱	（12）PLC012自动成型系统实验挂箱
（13）PLC013水塔自动供水系统实验挂箱	（14）PLC014邮件自动分拣系统实验挂箱
（15）PLC015自动洗衣机系统实验挂箱	（16）PLC016电镀系统实验挂箱
（17）PLC017继电器控制实验挂箱（一）	（18）三相鼠笼电动机380VY/△接法
（19）基础实验挂箱

3、PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学软件

6、工控组态软件

7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。

8、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）

9、电脑或手持编程器（用户自备或代购）

三、PLC可编程控制单片机实验开发系统综合实验装置技术性能

1、输入电源：三相四线电源，输入时指示灯亮。

2、电源输出：有漏电型保护器、过载、短路保护装置。

A．三相四线380V输出，由三只电压表指示输出电压

B．～220V通过安全插座输出

C．+24V/2A直流稳压输出（数显）

D．+5V/1A直流稳压输出（数显）

E．±12V/1A直流稳压输出（根据装置需求而定）

3、PLC可编程控制器：

品牌、型号：三菱FX1N-40mR（输入24点，输出16点）

4、重量：100Kg

5、外形尺寸：160×75×150cm3

四、PLC可编程控制单片机实验开发系统综合实验装置基本实验项目

1、PLC可编程控制器实验系统：

1．与、或、非逻辑功能实验	2．定时器、计数器功能实验
3．跳转、分支功能实验	4．移位寄存器实验
5．数据处理功能实验	6．微分、位操作实验
7．交通信号灯PLC自动控制实验	8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验（实物）	10．四层电梯的PLC自动控制实验（实物）
11．加工中心刀具库选择控制实验（实物）	12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验（实物）	14．步进电机的PLC控制（实物）
15．模拟电视发射塔实验实验	16．自动送料装车系统控制实验
17．自动售货机实验	18．自动成型实验
19．水塔自动供水控制系统实验	20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验	22．电镀过程控制实验
23．三相鼠笼式异步电动机点动和自锁PLC控制(实物)	24．三相鼠笼式异步电动机联动正反转PLC控制(实物)
25．三相鼠笼式异步电动机带延时正反转PLC控制(实物)	26．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
27．MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验	28．针对实验项目的具体要求，学生自行编辑组态棒图进行实验。

2、单片机实验系统：

MCS-51单片机实验

软件实验：外部数据存储器扩展

实验一清零程序	实验二拆字程序
实验三拼字程序	实验四数据区传送子程序
实验五数据排序实验	实验六查找相同数个数
实验七无符号双字节快速乘法子程序	实验八多分支程序
实验九脉冲计数（定时/计数实验）	实验十电脑时钟（定时器、中断器综合实验）
实验十一二进制转换到BCD	实验十二二进制转换到ASCII
实验十三八段数码管显示	实验十四键盘扫描显示实验

硬件实验：自搭接硬件电路实验提示

实验一P1口亮灯实验	实验二P1口转弯灯实验
实验三P3.3输入，P1口输出	实验四工业顺序控制（中断控制）
实验五8255A.B.C输出方波	实验六8255PA口控制PB口
实验七8255控制交通灯	实验八简单I/O口扩展实验
实验九A/D转换实验	实验十D/A输出方波
实验十一电子音响	实验十二继电器控制
实验十三步进电机实验	实验十四8253方波
实验十五串并转换实验	实验十六外部存储器扩展实验
实验十七MCS-51串行口应用实验㈠——双机通信	实验十八MCS-51串行口应用实验㈡——与PC机通信
实验十九温度闭环控制	实验二十小直流电机调速实验
实验二十一外部中断（急救车与交通灯）

8088/8086系列微机实验：软件实验

实验一清零程序	实验二拆字程序
实验三拼字程序	实验四数据区移动
实验五数据排序实验	实验六找“零”个数
实验七32位二进制乘法	实验八多分支程序
实验九显示子程序	实验十键盘扫描显示实验
实验十一二进制转换到BCD	实验十二二进制转换到ASCII

硬件实验：自搭接硬件电路实验提示

实验一8255并行口实验㈠：A.B.C口输出方波	实验二8255并行口实验㈡：PA口控制PB口
实验三8255并行口实验㈢：控制交通灯	实验四简单I/O口扩展
实验五A/D转换实验	实验六D/A转换实验㈠：输出方波
实验七D/A转换实验㈠：输出锯齿波	实验八8259中断控制器实验实验九定时／计数器：8253方波
实验十继电器控制	实验十一8251串行通信实验㈠：自发自收
实验十二8251串行通信实验㈡：与PC通信	实验十三步进电机控制
实验十四小直流电机调速实验	实验十五温度闭环控制
实验十六音频驱动实验

MCS-96单片机实验：软件实验

实验一清零程序	实验二拆字程序
实验三拼字程序	实验四数据区传送子程序
实验五数据排序实验	实验六查找相同数个数
实验七无符号双字节快速乘法子程序	实验八多分支程序
实验九定时器1实验——定时中断	实验十定时器T1和T2同时产生中断
实验十一80C196外部中断实验	实验十二80C196软件方法产生中断
实验十三利用HSI测脉冲宽度	实验十四利用HSI测量单脉冲宽度
实验十五利用HSO产生单脉冲	实验十六利用HSO产生连续脉冲
实验十七软件定时器	实验十八80C196A/D转换实验
实验十九利用80C196的PWM产生各种波形	实验二十二进制转换到BCD进制转换到ASCII

硬件实验：自搭接硬件电路实验提示

实验一P1口亮灯实验	实验二P1口转弯灯实验
实验三P2.6输入，P1口输出	实验四工业顺序控制
实验五8255A.B.C输出方波	实验六8255PA口控制PB口
实验七8255控制交通灯	实验八简单I/O口扩展实验
实验九A/D转换实验	实验十D/A输出方波
实验十一继电器控制	实验十二8253方波
实验十三80C196串行口实验	实验十四LED七段数码管显示实验
实验十五键盘显示综合实验	实验十六音频驱动实验
实验十七步进电机实验	实验十八直流电机实验
实验十九外部中断（急救车与交通灯）
