PLC可编程控制器实验装置

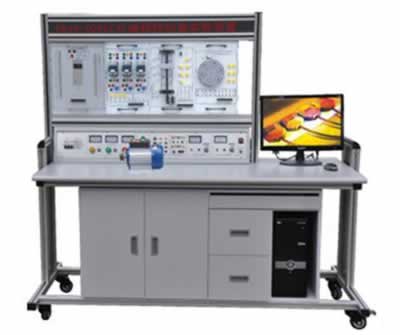

TRYS-02PLC可编程控制器实验装置

一、PLC可编程控制器实验装置简介：

TRYS-02PLC可编程控制器实验装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学系统、模拟控制实验挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出二十七组最具典型性的实验项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制实验。

二、PLC可编程控制器实验装置特点：

1、实验装置采用组件多结构更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。

2、双口接线法PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。

3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

4、采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

5、组态棒图教学采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。

三、PLC可编程控制器实验装置构成

1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置

2、PLC可编程控制器实验装置(挂箱规格：40×24×6cm3)：

3、PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学软件

6、工控组态软件

7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。

8、电脑或手持编程器（用户自备或代购）

四、PLC可编程控制器实验装置技术性能

1、输入电源：三相四线电源，输入时指示灯亮。

2、电源输出：有漏电型保护器、过载、短路保护装置。

A．三相四线380V输出，由三只电压表指示输出电压

B．～220V通过安全插座输出

C．+24V/2A直流稳压输出（数显）

D．+5V/1A直流稳压输出（数显）

E．±12V/1A直流稳压输出（根据装置需求而定）

3、PLC可编程控制器：

品牌、型号：三菱FX1N­-40mR（输入24点，输出16点）

4、重量：100Kg

5、外形尺寸：160×75×150cm3

五、PLC可编程控制器实验装置基本实验项目
