双门电冰箱综合实训考核装置

TRYJD-01D双门电冰箱综合实训考核装置

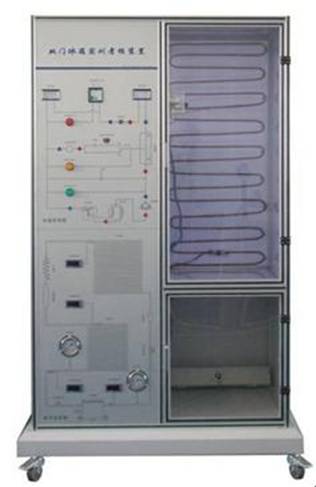

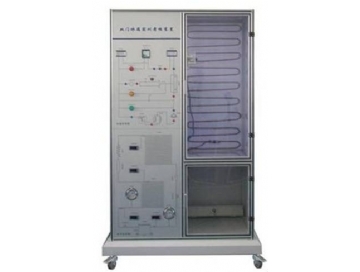

一、双门电冰箱综合实训考核装置简介

“TRYJD-01D双门电冰箱综合实训考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（初级、中级）》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。

二、双门电冰箱综合实训考核装置特点

1.实训装置直观展示了直冷式/间冷式冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。

2.整套实训装置集直冷式、间冷式电冰箱于一体，整个电冰箱系统真实完整,结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。

3.系统采用真实的制冷机组，与实际教学接轨。

4.装置设有直冷式/间冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。

5.可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。

三、双门电冰箱综合实训考核装置基本装备

1.实训柜：铁质双层亚光密纹喷塑结构，铝质面板。制冷系统中加入了两个电磁控制阀，用于直冷式与间冷式电冰箱转换时切换不同的蒸发器，同时还可以完成制冷系统的故障模拟实训。管路中设有视液镜，便于观察制冷剂的状态。在实训柜的底层设有一个柜子，用于放置实训连接线、工具及其它实训用品。冰箱门采用透明设计，便于观察蒸发器表面结霜、结露情况，冷凝器外置于冰箱后面。

2.直冷/间冷式电冰箱制冷系统配置表：

3.交流电压表1只：测量范围0～250V,精度1.5级，用于监测电源电压。

4.交流电流表1只：测量范围0～5A,精度1.5级,用于观测系统启动电流及正常工作电流。

5.温度表1只：采用PT100传感器，三位半数显，用波段开关进行切换，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。

6.真空压力表2只：测量范围为-0.1～0.9MPa、-0.1～1.5MPa,可显示系统低压侧、高压侧的压力。

7.模拟故障设置箱1个：嵌于实训柜内，用于模拟故障设置，并配有锁。可设置的故障类型有：电源电路、照明电路、化霜电路、压缩机保护电路等。

8.电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。

9.实训连接线1套：实训连接线及插座采用防触电结构，使用安全、可靠、防触电。

四、双门电冰箱综合实训考核装置故障说明

五、双门电冰箱综合实训考核装置技术参数

1.输入电源：单相三线～220V±10% 50Hz

2.装置容量：＜0.2kVA

3.外形尺寸：600mm×600mm×1700mm

4.制冷剂类型：600a

5.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

六、双门电冰箱综合实训考核装置实训项目

初级技工基本技能实训

1.专用工具的操作

2.制冷系统管件焊接

3.制冷系统试压及检漏

4.制冷系统抽真空及充注制冷剂

中级技能实训（设计、安装、调试及检修）

5.电冰箱电气线路器件的认识和测量

6.直冷式电冰箱电气控制线路接线及系统运行

7.间冷式电冰箱电气控制线路接线及系统运行

8.直冷式电冰箱维修实训及故障分析

9.间冷式电冰箱维修实训及故障分析
