家用电冰箱智能温控电气实训智能考核装置

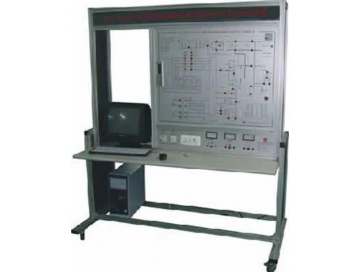

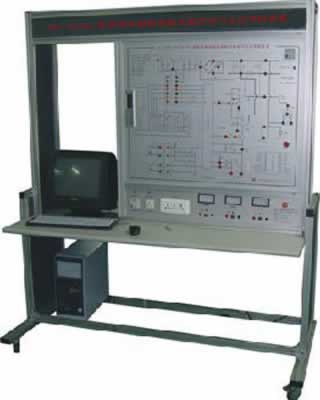

TRYJD-01C家用电冰箱智能温控电气实训智能考核装置

一、家用电冰箱智能温控电气实训智能考核装置简介

TRYJD-01C家用电冰箱智能温控电气实训智能考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工（中级、高级）》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。

二、家用电冰箱智能温控电气实训智能考核装置特点

1.实训装置直观展示了家用电冰箱智能温控式冰箱的电气系统结构、工作原理，方便于教学演示讲解及学生对课本知识的理解掌握。此外，重要部件处加有工作指示装置，更加直观地展现了系统的运行状态，并且各元器件均贴有名称标识。

2.实训装置集电气控制系统、模拟系统于一体，结构清晰、紧凑，与实际家用电冰箱智能温控电气系统一致。

3.可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故，有利于开展技能鉴定、考核工作

三、家用电冰箱智能温控电气实训智能考核装置基本装备

1.实训柜：采用铁质双层亚光密纹喷塑结构底架，铝质面板

2.交流电压表1只：测量范围0～500V,精度1.5级，用于监测电源电压

3.直流电压表1只：测量范围0～20V，用于测量面板上的测试点

4.电冰箱智能温控电气系统图1套：印有电气系统原理图，并设有相应的测量点

5.工作指示单元：元件处加有工作指示装置，更加直观地展现了系统的运行状态

6.电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源

7.智能考核系统

（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。

（2）教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。

教师入口需要登录密码。

（3）分数查询：查询学生的当前得分情况。

（4）学号查询：查询教师通过计算机设置的学号。

（5）设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。

（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。

四、家用电冰箱智能温控电气实训智能考核装置技术参数

1.输入电源：单相三线～220V±10% 50Hz

2.装置容量：＜0.2kVA

3.外形尺寸：1210mm×730mm×1540mm

4.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

五、家用电冰箱微电脑式温控电气实训设备考核方式：

该实训设备的考核有三种方式可供选择：

1、开关设置故障，学生用手写回答问题；

2、计算机设置故障，学生用答题器回答问题；

3、计算机设置故障，学生用计算机回答问题。

学校可根据自己的实际情况选择一种考核方式。

六、家用电冰箱智能温控电气实训智能考核装置实训项目

1.电源断路故障

2.保险丝FU1断路故障

3.变压器次级线圈断路故障

4.整流输出断路故障

5.7805芯片输出断路故障

6.冷藏室电位器损坏故障

7.冷冻室电位器损坏故障

8.门开关损坏故障

9.VT2三极管基极损坏故障

10.VT2三极管集电极损坏故障

11.VT1三极管基极损坏故障

12.VT1三极管集电极损坏故障

13.冷藏室触点断路故障

14.压缩机主触点断路故障

15.过载保护断路故障

16.压缩机运行绕组断路故障
