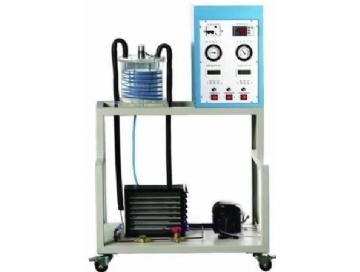

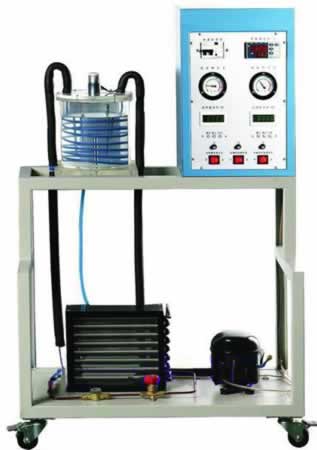

TRYJD-01A电冰箱制冷系数测量实验装置

一、电冰箱制冷系数测量实验装置简介

TRYJD-01A电冰箱制冷系数测量实验装置是研究小型制冷系统的制冷原理和制冷系数的测定方法，本装置综合应用了一些热学的基本知识，如热力学定律：等温、等压、绝热、循环等过程，以及焦耳—汤姆孙定律。通过实验，加深学生对热学基本知识的理解。

二、电冰箱制冷系数测量实验装置特点

1.安全保护：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护

2.直观性好：装置顶部布装制冷系统，可直观展示制冷系统结构

3.闭环控制：采用自动控温系统（PID自动控制技术）

三、电冰箱制冷系数测量实验装置技术性能

1.输入电源：单相三线AC220V±10%50Hz

2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量：＜500VA

4.重量：100kg

5.制冷剂类型：R12

6.外形尺寸：96cm×53cm×110cm

四、电冰箱制冷系数测量实验装置基本配置

1.交流电源

单相三线220V交流电源供电，经漏电保护器，通过启、停开关控制总电源。

2.测量仪表

(1)数显功率表2只（精度0.5级）

分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质，并可以贮存、查询15组功率和功率因数的测试结果数据。

(2)数显温度表1只（精度0.5级）

采用PT100传感器，测量范围-50℃～+150℃

功能：①用于测量冷冻室的温度

②用于控制冷冻室的温度（采用PID自动控制技术）

(3)真空压力表2只（精度2.5级）

量程为-0.1MPa～1.5MPa和-0.1MPa～3.5MPa，分别实时测量制冷系统低压侧压力和高压侧压力。

3.制冷系统

包括压缩机、冷凝器、干燥过滤器、毛细管、有机玻璃圆柱体、紫铜管绕制的蒸发器、加热器、马达和搅拌器等。

五、电冰箱制冷系数测量实验装置实验项目

1.制冷系统的认识及原理

2.电冰箱制冷原理的研究

3.电冰箱制冷系数的测量
