制冷电子基础技能实训装置

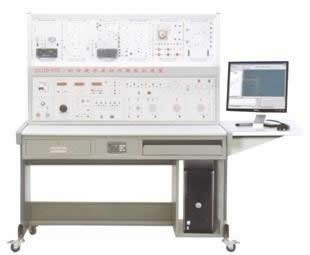

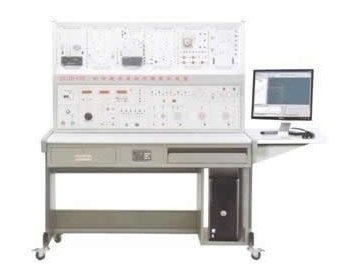

TRYJD-01B制冷电子基础技能实训装置

一、制冷电子基础技能实训装置简介

TRYJD-01B制冷电子基础技能实训装置根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材研制生产的，可以用于对初级制冷设备维修工、中级制冷设备维修工、高级制冷设备维修工考核及电气控制线路、实用电子线路进行实际操作，从而使学生的操作技能得到提高。该实训装置不仅可供学生学习锻炼，有利于开展技能鉴定、考核工作，更是制冷设备维修工技能考核的理想设备。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的制冷基础、制冷设备维修工、空调器维修、制冷装置及自动化、空调设备及维修、空调技术、空调器微电脑电路检修等专业课程。

实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（初级、中级）》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》、《制冷装置电气控制系统原理与检修》等课程。

二、制冷电子基础技能实训装置特点

1.电气控制线路或电子线路实训元件装在实训箱中，操作方便、更换便捷，具有可扩展功能

2.设备设有电压型漏电保护和电流型漏电保护器，确保操作者的安全；各测量仪表均有可靠的保护功能，使用安全可靠

3.可进行模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作

4.实训连接线及插座采用防触电的结构，使用安全、可靠、防触电

三、制冷电子基础技能实训装置基本配置及功能

实训装置由实训台，实训挂箱等组成:

1.实训台

实训台包括空气开关、电源插座、交流电压表、交流电流表、温度表、直流电源、交流电源。

（1）交流电压表测量范围０～500V，用于实操训练过程中对交流电压信号的测量

（2）直流电流表测量范围０～200V，用于实操训练过程中对直流电压信号的测量

（3）温度表提供三位半数字温度表1只，测量环境温度及实操训练中待测点的温度

（4）直流电源提供±12V、±5V两组电源，一路可调直流电源1.3～18V，每路均具有短路、过流保护和自动恢复功能

（5）交流电源提供两组8.5V和两组17.5V

2.实训挂箱

序号挂箱编号挂箱名称功能

1JD-01元件单元实训箱：提供常用元件

2JD-02模拟电路基础实训单元箱：提供制冷电路中的复位电路；串、并联稳压电路

3JD-03电源电路单元箱：提供电源电路

4JD-04数字电路基础实训单元箱：提供555时基电路和R-S触发电路

5JD-05电子温控实训单元箱：提供电子温控电路图及线路板

6JD-06可控硅调速实训单元箱：提供可控硅调速电路图及线路板

7JD-07步进电机驱动实训单元箱：提供步进电机驱动电路图及线路板

8JD-08低温除霜电路实训单元箱：提供低温除霜电气电路图及线路板

9JD-09热泵空调电气实训单元箱：提供热泵空调电气电路图及线路板

3.实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动。

四、制冷电子基础技能实训装置技术性能

1.输入电源：单相三线～220V±10%50Hz

2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量：＜0.2kVA

4.外形尺寸：1630mm×730mm×1300mm

五、制冷电子基础技能实训装置实训项目

1.二极管的特性与应用单元实训

2.晶体管的特性与应用单元实训

3.串并联型稳压电路单元实训

4.稳压电路应用单元实训

5.电源电路单元实训

6.数字电路单元实训

7.555时基电路单元实训

8.RS触发电路单元实训

9.3min延时电路单元实训

10.二次自动复位电路单元实训

11.电冰箱电子温控电路单元实训

12.低温除霜电路单元实训

13.可控硅调速电路单元实训

14.步进电机驱动电路单元实训

15.热泵空调电气电路单元实训

16.电冰箱电子温控电路综合单元实训
